Насос 80WQ 2

Цена: от 44 073 руб
В наличии

Насосы Wellmix серии WQ2 - это промышленные погружные канализационные насосы.

Описание

Насосы Wellmix серии WQ2 - это промышленные погружные канализационные насосы. Номинальная производительность составляет от 8 до 4000 м3/ч, номинальный напор - от 9 до 100 м. Свободный проход (максимальный размер перекачиваемых твёрдых частиц) - от 8 до 115 мм.

Температура перекачиваемой жидкости - до +40 С, рН - от 4 до 10.

Мощность электродвигателей составляет от 0,75 до 250,0 кВт, количество полюсов электродвигателей - от 2 до 8

Особенности конструкции

– закрытое лопастное рабочее колесо

– двойное торцевое уплотнение

– масляная камера

– электродвигатели мощностью до 7,5 кВт включительно оснащаются защитой от перегрева двигателя, защитой от пропадания фазы и перегрузки по току

– электродвигатели мощностью 11 кВт и выше оснащаются биметаллическим термовыключателем, встроенный в обмотки статора и датчиком воды в масляной камере. По запросу двигатели могут быть оснащены датчиками РТС либо РТ100

– термодатчик РТ100 в подшипниках электродвигателей мощностью 11 кВт и выше (по запросу)

– рубашка охлаждения из нержавеющей стали для работы при пониженном уровне жидкости для электродвигателей мощность 11 кВт и выше (по запросу)

– монтаж на автоматической трубной муфте или свободная установка на дне резервуара

Области применения

хозяйственно-бытовые сточные воды

– дождевые сточные воды

– промышленные стоки

– дренаж на объектах строительства

– дренаж на промышленных предприятиях

– очистка сточных вод

Характеристики

Серия

WQ2

Мощность, кВт	2.2
Напряжение, В	220
Номинальный ток, А	15
Расход, м3/ч	45
Материал корпуса	Чугун
Стандарт подключения	Фланец DIN
Патрубок на напорной стороне	DN 80
Масса, кг	36
Температура перекачиваемой жидкости, °С	+1… +40
Длина кабеля	9
Класс изоляции	F
Свободный проход, мм	28
Артикул АТМ	19119811

Конструкция:

№	Деталь	Материал
1	Корпус насоса	Чугун
2	Рабочее колесо	Чугун
3	Двойное торцевое уплотнение	Карбид кремния/карбид кремния
4	Масляная камера	Чугун
5	Подшипник вала
6	Вал	Нерж. Сталь
7	Корпус двигателя
8	Электродвигатель
9	Подшипник вала
10	Клеммная коробка
11	Кабельный ввод

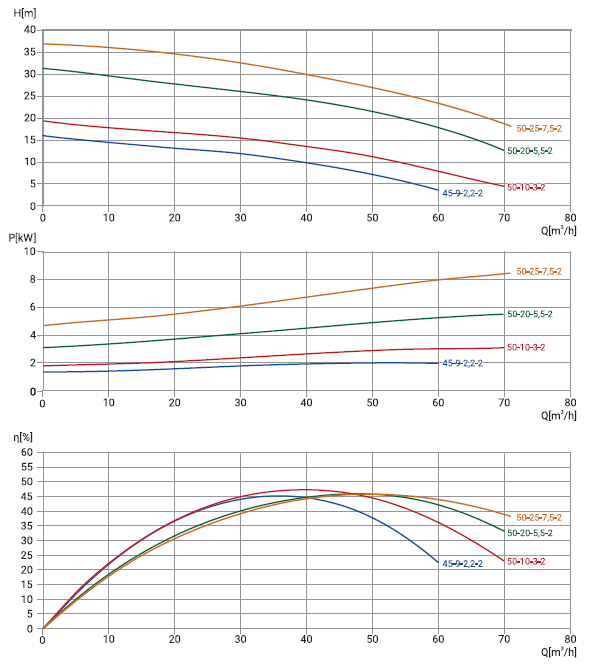

гидравлические характеристики

Модель	Артикул	Ǫном, м3/ч	Нном, м	Масса, кг	Мощность, кВт	Число полюсов	Сила тока, А	Класс изоляции	Свободный проход, мм	Длина кабеля, м	цена, руб
80WQ2-45-9-2,2/2_220	19119984	45	9	36	2,2	2	11,33	F	28	9	44 073
80WQ2-45-9-2,2/2_380	19119985	45	9	36	2,2	2	4,65	F	28	9	42 967
80WQ2-50-10-3/2_380	19119980	50	10	38	3	2	5,95	F	28	9	51 323
80WQ2-50-20-5,5/2_380	19119973	50	20	42	5,5	2	10,82	F	25	9	77 555
80WQ2-50-25-7,5/2_380	19119969	50	25	51	7,5	2	12,07	F	25	9	89 262
80WQ2-50-17-4/2_380	19119977	50	17	37	4	2	6,68	F	28	9	54 686
80WQ2-60-30-11/2_380	19119964	60	30	125	11	2	19,39	F	24	9	147 836
80WQ2-60-40-15/2_380	19119957	60	40	104	15	2	22,81	F	24	9	171 833
80WQ2-60-45-18,5/2_380	19119950	60	45	99	18,5	2	23,95	F	24	9	209 225
80WQ2-60-50-22/2_380	19119944	60	50	99	22	2		F	24	9	215 346

Размеры

Модель	Габаритные и присоединительные размеры, мм
Модель	A	B	H	H1	H2	D1	D2	D3	n-d
80WQ2-45-9-2,2/2/220	290	250	550	442	118	80	150	190	4-18
80WQ2-45-9-2,2/2_380	290	250	550	442	118	80	150	190	4-18
80WQ2-50-10-3/2_380	290	250	550	442	118	80	150	190	4-18
80WQ2-50-20-5,5/2_380	305	245	570	460	110	80	150	190	4-18
80WQ2-50-25-7,5/2_380	305	245	640	530	110	80	150	190	4-18
80WQ2-50-17-4/2_380	290	250	550	442	118	80	150	190	4-18
80WQ2-60-30-11/2_380	380	320	950	678	156	80	150	190	4-18
80WQ2-60-40-15/2_380	380	320	950	678	156	80	150	190	4-18
80WQ2-60-45-18,5/2_380	380	320	1110	842	156	80	150	190	4-18
80WQ2-60-50-22/2_380	380	320	1110	842	156	80	150	190	4-18
