Насос TG 65
|
Цена: от 80 804 рублей
В наличии
Одноступенчатые центробежные насосы TG с патрубками одинакового диаметра, расположенными в одну в линию («in-line»)..
|
Описание
Насосы серии TG –– одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну линию («in-line»).
Предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Область применения
Одноступенчатые центробежные насосы TL с патрубками («in-line») предназначены для перекачивания воды в системах:
- отопления;
- горячего водоснабжения (ГВС);
- вентиляции;
- кондиционирования.
Условия эксплуатации
Насосы серии TG предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности
Характеристики
|
Мощность, кВт
|
2,2
|
|
Напряжение, В
|
220
|
|
Число фаз питания электродвигателя
|
1 фаза
|
|
Номинальный ток, А
|
8,2
|
|
Максимальный напор, м
|
19
|
|
Расход, м3/ч
|
30
|
|
Материал корпуса
|
Чугун НТ 200
|
|
Материал рабочего колеса
|
Чугун HT 200
|
|
Стандарт подключения
|
Фланец DIN
|
|
Патрубок на стороне всасывания
|
DN 65
|
|
Патрубок на напорной стороне
|
DN 65
|
|
Монтажная длина, мм
|
360
|
|
Максимальное рабочее давление, бар
|
12
|
|
Температура перекачиваемой жидкости, °С
|
-20...+120
|
|
Максимальная температура окружающей среды, °С
|
+50
|
|
Область применения
|
Отопление и кондиционирование
|
Конструкция:
|
№
|
Деталь
|
Материал
|
|
1
|
Корпус насоса
|
Чугун HT 200
|
|
2
|
Рабочее колесо
|
Чугун HT 200
|
|
3
|
Торцевое уплотнение
|
BQQE
|
|
4
|
Фонарь
|
Чугун
|
|
5
|
Защитный кожух
|
Нерж. сталь AISI 304
|
|
6
|
Вал
|
Сталь 45
|
|
7
|
Пробка для выпуска воздуха
|
Нерж. сталь AISI 304
|
|
8
|
Уплотнение
|
EPDM
|
|
9
|
Пробка
|
Нерж. сталь AISI 304
|

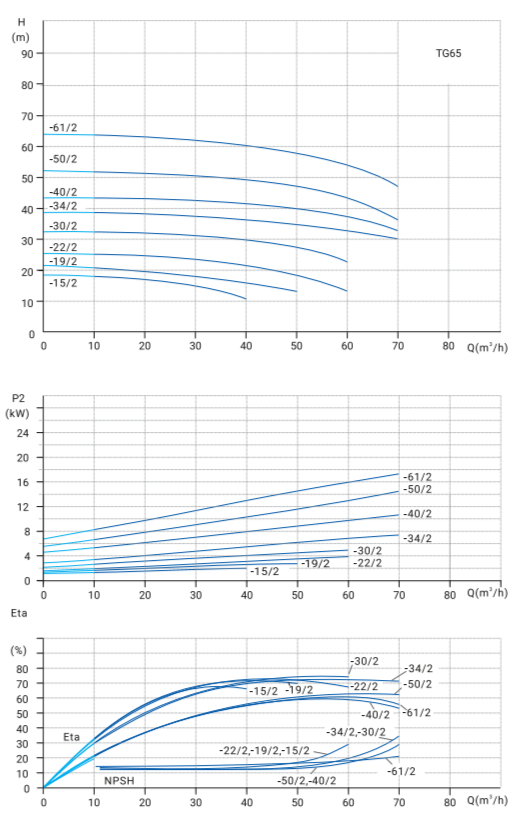

гидравлические характеристики
Размеры
|
Модель
|
Размеры, мм
|
Масса нетто, кг
|
Масса брутто, кг
|
|
D
|
B1
|
B2
|
B3
|
B4
|
B5
|
H1
|
H2
|
L1
|
L2
|
d1
|
d2
|
d3
|
d4
|
n-ød5
|
цена, руб
|
|
TG 65-15/2(T)
|
172
|
166
|
144
|
146
|
122
|
144
|
105
|
576
|
360
|
180
|
ø65
|
ø110
|
ø145
|
ø185
|
4-ø18
|
49
|
55
|
69 301
|
|
TG 65-19/2T
|
172
|
166
|
144
|
146
|
122
|
144
|
105
|
596
|
360
|
180
|
ø65
|
ø110
|
ø145
|
ø185
|
4-ø18
|
53
|
60
|
80 735
|
|
TG 65-22/2T
|
220
|
210
|
170
|
146
|
122
|
144
|
105
|
642
|
360
|
180
|
ø65
|
ø110
|
ø145
|
ø185
|
4-ø18
|
63
|
71
|
91 577
|
|
TG 65-30/2T
|
260
|
255
|
188
|
146
|
122
|
144
|
105
|
748
|
360
|
180
|
ø65
|
ø110
|
ø145
|
ø185
|
4-ø18
|
82
|
92
|
114 491
|
|
TG 65-34/2T
|
260
|
255
|
188
|
146
|
122
|
144
|
105
|
748
|
360
|
180
|
ø65
|
ø110
|
ø145
|
ø185
|
4-ø18
|
85
|
95
|
120 156
|
|
TG 65-40/2T
|
350
|
313
|
255
|
179
|
163
|
144
|
125
|
888
|
475
|
238
|
ø65
|
ø110
|
ø145
|
ø185
|
4-ø18
|
171
|
183
|
204 585
|
|
TG 65-50/2T
|
350
|
313
|
255
|
179
|
163
|
144
|
125
|
888
|
475
|
238
|
ø65
|
ø110
|
ø145
|
ø185
|
4-ø18
|
181
|
193
|
215 324
|
|
TG 65-61/2T
|
350
|
313
|
255
|
179
|
163
|
144
|
125
|
932
|
475
|
238
|
ø65
|
ø110
|
ø145
|
ø185
|
4-ø18
|
198
|
214
|
243 892
|
Для заказа консольного насоcа TG 65 звоните по телефону: 8-922-509-61-39 (Фаннур) или присылайте заявку на почту promavt18@inbox.ru. Доставка по РФ.
|
