Насос TG 32
|
Цена: от 58 973 рублей
В наличии
Одноступенчатые центробежные насосы TG с патрубками одинакового диаметра, расположенными в одну в линию («in-line»)..
|
Описание
Насосы серии TG –– одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну линию («in-line»).
Предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Область применения
Одноступенчатые центробежные насосы TL с патрубками («in-line») предназначены для перекачивания воды в системах:
- отопления;
- горячего водоснабжения (ГВС);
- вентиляции;
- кондиционирования.
Условия эксплуатации
Насосы серии TG предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности
Характеристики
Серия
|
TG
|
Под заказ
|
Под заказ
|
Модель
|
TG 32
|
|
Мощность, кВт
|
1,1
|
|
Напряжение, В
|
220
|
|
Число фаз питания электродвигателя
|
1 фаза
|
|
Номинальный ток, А
|
4,4
|
|
Максимальный напор, м
|
20
|
|
Расход, м3/ч
|
8
|
|
Материал корпуса
|
Чугун HT 200
|
|
Материал рабочего колеса
|
Чугун HT 200
|
|
Стандарт подключения
|
Фланец DIN
|
|
Патрубок на стороне всасывания
|
DN 32
|
|
Патрубок на напорной стороне
|
DN 32
|
|
Монтажная длина, мм
|
340
|
|
Масса, кг
|
34
|
|
Максимальное рабочее давление, бар
|
12
|
|
Температура перекачиваемой жидкости, °С
|
-20...+120
|
|
Максимальная температура окружающей среды, °С
|
+50
|
|
Область применения
|
Отопление и кондиционирование
|
Конструкция:
|
№
|
Деталь
|
Материал
|
|
1
|
Корпус насоса
|
Чугун HT 200
|
|
2
|
Рабочее колесо
|
Чугун HT 200
|
|
3
|
Торцевое уплотнение
|
BQQE
|
|
4
|
Фонарь
|
Чугун
|
|
5
|
Защитный кожух
|
Нерж. сталь AISI 304
|
|
6
|
Вал
|
Сталь 45
|
|
7
|
Пробка для выпуска воздуха
|
Нерж. сталь AISI 304
|
|
8
|
Уплотнение
|
EPDM
|
|
9
|
Пробка
|
Нерж. сталь AISI 304
|

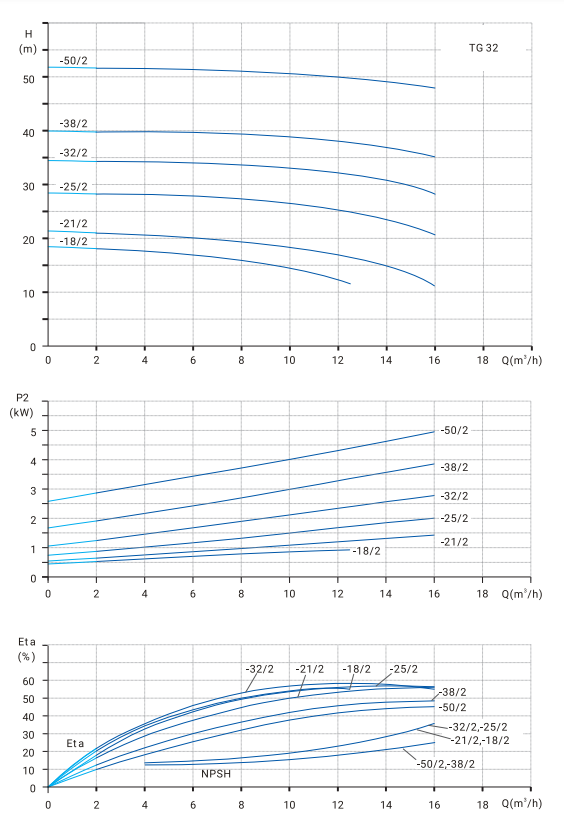

гидравлические характеристики
Размеры
|
Модель
|
Размеры, мм
|
Масса нетто, кг
|
Масса брутто, кг
|
|
D
|
B1
|
B2
|
B3
|
B4
|
B5
|
H1
|
H2
|
L1
|
L2
|
d1
|
d2
|
d3
|
d4
|
n-ød5
|
цена, руб
|
|
TG 32-18/2(T)
|
158
|
148
|
135
|
115
|
115
|
144
|
100
|
511
|
340
|
170
|
ø32
|
ø68
|
ø100
|
ø140
|
4-ø18
|
34
|
40
|
53 455
|
|
TG 32-21/2(T)
|
158
|
148
|
135
|
115
|
115
|
144
|
100
|
511
|
340
|
170
|
ø32
|
ø68
|
ø100
|
ø140
|
4-ø18
|
35
|
41
|
59 987
|
|
TG 32-25/2(T)
|
172
|
166
|
144
|
115
|
115
|
144
|
100
|
565
|
340
|
170
|
ø32
|
ø68
|
ø100
|
ø140
|
4-ø18
|
40
|
46
|
62 997
|
|
TG 32-32/2(T)
|
172
|
166
|
144
|
115
|
115
|
144
|
100
|
585
|
340
|
170
|
ø32
|
ø68
|
ø100
|
ø140
|
4-ø18
|
44
|
51
|
74 317
|
|
TG 32-38/2(T)
|
220
|
210
|
170
|
127
|
125
|
144
|
100
|
628
|
440
|
220
|
ø32
|
ø68
|
ø100
|
ø140
|
4-ø18
|
58
|
66
|
96 661
|
|
TG 32-50/2(T)
|
260
|
255
|
188
|
127
|
125
|
144
|
100
|
734
|
440
|
220
|
ø32
|
ø68
|
ø100
|
ø140
|
4-ø18
|
77
|
87
|
129 208
|
Для заказа консольного насоcа TG 32 звоните по телефону: 8-922-509-61-39 (Фаннур) или присылайте заявку на почту promavt18@inbox.ru. Доставка по РФ.
|
