TD 250-12.5/4T
|
Цена: от 576 590 рублей
В наличии
Насосы серии TD – одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну в линию («in-line»). Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении.
Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.
|

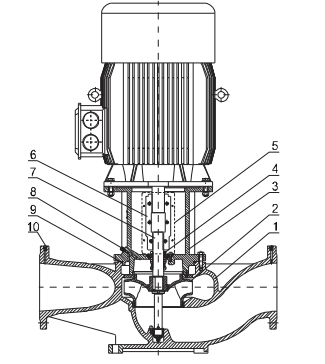

Материалы исполнения насосов TD 250-12.5/4T
|
№
|
Деталь
|
Материал
|
|
1
|
Корпус насоса
|
Чугун HT200
|
|
2
|
Крыльчатка
|
Чугун / Нержавеющая сталь HT200/ZG07Cr19Ni9
|
|
3
|
Фонарь
|
Чугун HT200
|
|
4
|
Уплотнение вала
|
BQQE
|
|
5
|
Защита
|
Нержавеющая сталь 06Cr19Ni10
|
|
6
|
Муфта
|
Чугун ZG270-500
|
|
7
|
Вал насоса
|
Нержавеющая сталь 20Cr13
|
|
8
|
Пробка для выпуска воздуха
|
Нержавеющая сталь 06Cr19Ni10
|
|
9
|
Уплотнительное кольцо
|
Нитрил NBR
|
|
10
|
Пробка
|
Нержавеющая сталь 06Cr19Ni10
|
Области применения
Одноступенчатые центробежные насосы TD с патрубками («in-line») предназначены для перекачивания воды в системах:
- отопления;
- горячего водоснабжения (ГВС);
- вентиляции;
- кондиционирования.
Насосы данной серии применяются для перекачивания воды в жилых районах, учреждениях и на промышленных предприятиях.
Условия эксплуатации
Насосы серии TD предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности

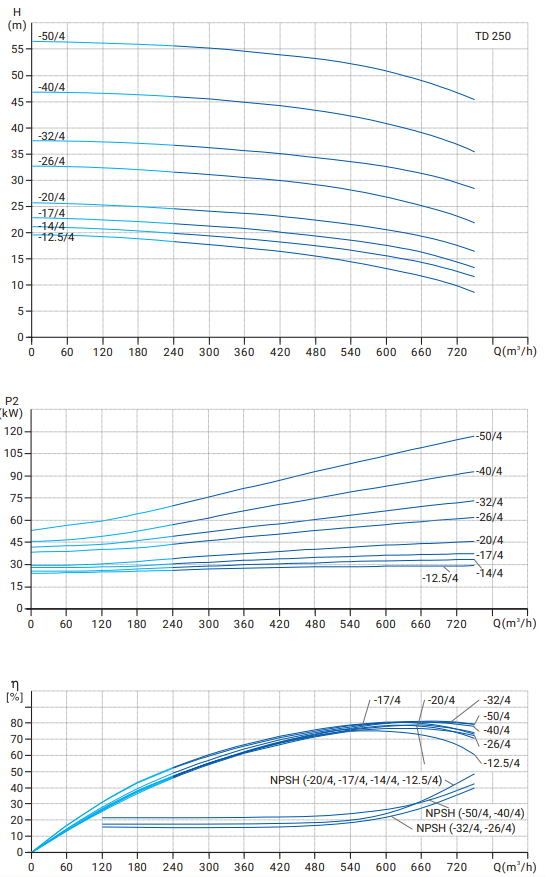

Гидравлические характеристики
Размеры:
|
Модель
|
Размеры, мм
|
Масса, кг
|
|
D
|
B1
|
B2
|
B3
|
B4
|
B5
|
H1
|
H2
|
H3
|
L1
|
L2
|
|
TD 250-12.5/4T
|
400
|
397
|
314
|
316
|
243
|
390
|
300
|
465
|
1417
|
1100
|
550
|
588
|
TD 250-14/4T
|
450
|
445
|
334
|
316
|
243
|
390
|
300
|
495
|
1469
|
1100
|
550
|
614
|
TD 250-16/4T
|
400
|
397
|
314
|
316
|
243
|
390
|
300
|
465
|
1417
|
1100
|
550
|
596
|
TD 250-17/4T
|
450
|
445
|
334
|
316
|
243
|
390
|
300
|
495
|
1492
|
1100
|
550
|
649
|
TD 250-19/4T
|
450
|
445
|
334
|
316
|
243
|
390
|
300
|
495
|
1469
|
1100
|
550
|
611
|
TD 250-20/4T
|
550
|
484
|
367
|
316
|
243
|
390
|
300
|
495
|
1568
|
1100
|
550
|
722
|
|
TD 250-22/4T
|
450
|
445
|
334
|
316
|
243
|
390
|
300
|
495
|
1492
|
1100
|
550
|
682
|
|
TD 250-26/4T
|
550
|
547
|
407
|
329
|
264
|
440
|
300
|
507
|
1667
|
1100
|
550
|
999
|
|
TD 250-29/4T
|
550
|
484
|
367
|
329
|
264
|
440
|
300
|
607
|
1580
|
1100
|
550
|
773
|
TD 250-32/4T
|
550
|
547
|
407
|
329
|
264
|
440
|
300
|
507
|
1687
|
1100
|
550
|
1033
|
|
TD 250-36/4T
|
550
|
547
|
407
|
329
|
264
|
440
|
300
|
507
|
1667
|
1100
|
550
|
978
|
|
TD 250-40/4T
|
660
|
645
|
535
|
347
|
292
|
440
|
305
|
525
|
1803
|
1200
|
600
|
1389
|
|
TD 250-47/4T
|
550
|
547
|
407
|
347
|
292
|
440
|
305
|
485
|
1607
|
1200
|
600
|
1085
|
|
TD 250-50/4T
|
660
|
645
|
535
|
347
|
292
|
440
|
305
|
525
|
1990
|
1200
|
600
|
1473
|
|
TD 250-56/4T
|
660
|
645
|
535
|
347
|
292
|
440
|
305
|
525
|
1883
|
1200
|
600
|
1389
|
Характеристики
Тип
|
TD
|
Серия
|
TD
|
Модель
|
TD 250
|
|
Мощность, кВт
|
30
|
|
Напряжение, В
|
380
|
|
Номинальный ток, А
|
56,6
|
|
Расход, м3/ч
|
630
|
|
Материал корпуса
|
Чугун HT200
|
|
Стандарт подключения
|
Фланец DIN
|
|
Патрубок на стороне всасывания
|
DN 250
|
|
Патрубок на напорной стороне
|
DN 250
|
|
Монтажная длина, мм
|
1100
|
|
Масса, кг
|
588
|
|
Температура перекачиваемой жидкости, °С
|
-20...+120
|
|
Максимальная температура окружающей среды, °С
|
+40
|
Для заказа консольного насоcа TD 250 звоните по телефону: 8-922-509-61-39 (Фаннур) или присылайте заявку на почту promavt18@inbox.ru. Доставка по РФ.
|
