TD 200-12.5/4T
|
Цена: от 443 244 рублей
В наличии
Насосы серии TD – одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну в линию («in-line»). Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении.
Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.
|
Материалы исполнения насосов TD 150-12.5/4T
|
№
|
Деталь
|
Материал
|
|
1
|
Корпус насоса
|
Чугун HT200
|
|
2
|
Крыльчатка
|
Чугун / Нержавеющая сталь HT200/ZG07Cr19Ni9
|
|
3
|
Фонарь
|
Чугун HT200
|
|
4
|
Уплотнение вала
|
BQQE
|
|
5
|
Защита
|
Нержавеющая сталь 06Cr19Ni10
|
|
6
|
Муфта
|
Чугун ZG270-500
|
|
7
|
Вал насоса
|
Нержавеющая сталь 20Cr13
|
|
8
|
Пробка для выпуска воздуха
|
Нержавеющая сталь 06Cr19Ni10
|
|
9
|
Уплотнительное кольцо
|
Нитрил NBR
|
|
10
|
Пробка
|
Нержавеющая сталь 06Cr19Ni10
|
Области применения
Одноступенчатые центробежные насосы TD с патрубками («in-line») предназначены для перекачивания воды в системах:
- отопления;
- горячего водоснабжения (ГВС);
- вентиляции;
- кондиционирования.
Насосы данной серии применяются для перекачивания воды в жилых районах, учреждениях и на промышленных предприятиях.
Условия эксплуатации
Насосы серии TD предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности

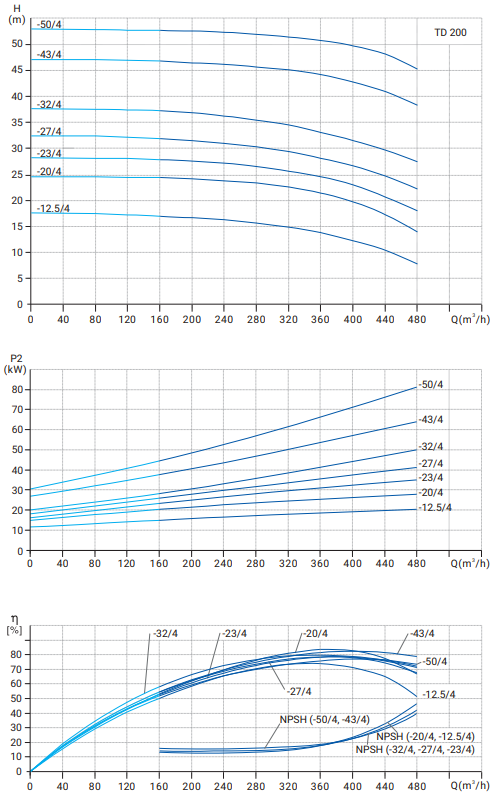

Гидравлические характеристики
Размеры:
|
Модель
|
D, мм
|
B1, мм
|
B2, мм
|
B3, мм
|
B4, мм
|
B5, мм
|
H1, мм
|
H2, мм
|
H3, мм
|
L1, мм
|
L2, мм
|
Масса, кг
|
|
TD 200-12.5/4Т
|
350
|
355
|
273
|
278
|
219
|
360
|
270
|
415
|
1300
|
1000
|
500
|
432
|
|
TD 200-16/4Т
|
350
|
355
|
273
|
278
|
219
|
360
|
270
|
415
|
1262
|
1000
|
500
|
417
|
|
TD 200-19/4Т
|
350
|
355
|
273
|
278
|
219
|
360
|
270
|
415
|
1300
|
1000
|
500
|
434
|
|
TD 200-20/4Т
|
400
|
397
|
314
|
278
|
219
|
360
|
270
|
415
|
1337
|
1000
|
500
|
535
|
|
TD 200-23/4Т
|
450
|
445
|
334
|
303
|
252
|
360
|
270
|
445
|
1389
|
1100
|
550
|
602
|
|
TD 200-24/4Т
|
400
|
397
|
314
|
303
|
252
|
360
|
270
|
415
|
1337
|
1100
|
550
|
584
|
|
TD 200-27/4Т
|
450
|
445
|
334
|
303
|
252
|
360
|
270
|
445
|
1412
|
1100
|
550
|
873
|
|
TD 200-31/4Т
|
450
|
445
|
334
|
303
|
252
|
360
|
270
|
445
|
1389
|
1100
|
550
|
602
|
|
TD 200-32/4Т
|
550
|
484
|
367
|
303
|
252
|
360
|
270
|
445
|
1488
|
1100
|
550
|
788
|
|
TD 200-36/4Т
|
450
|
445
|
334
|
303
|
252
|
360
|
270
|
445
|
1412
|
1100
|
550
|
648
|
|
TD 200-43/4Т
|
550
|
547
|
407
|
315
|
269
|
360
|
270
|
457
|
1587
|
1100
|
550
|
978
|
|
TD 200-47/4Т
|
550
|
484
|
367
|
315
|
269
|
360
|
270
|
457
|
1500
|
1100
|
550
|
785
|
|
TD 200-50/4Т
|
550
|
547
|
407
|
315
|
269
|
360
|
270
|
457
|
1607
|
1100
|
550
|
975
|
|
TD 200-53/4Т
|
550
|
547
|
407
|
315
|
269
|
360
|
270
|
457
|
1587
|
1100
|
550
|
952
|
Характеристики
Тип
|
TD
|
Серия
|
TD
|
Модель
|
TD 200
|
|
Мощность, кВт
|
22
|
|
Напряжение, В
|
380
|
|
Номинальный ток, А
|
41,8
|
|
Расход, м3/ч
|
400
|
|
Стандарт подключения
|
Фланец DIN
|
|
Патрубок на стороне всасывания
|
DN 200
|
|
Патрубок на напорной стороне
|
DN 200
|
|
Монтажная длина, мм
|
1000
|
|
Масса, кг
|
432
|
|
Температура перекачиваемой жидкости, °С
|
-20...+120
|
|
Максимальная температура окружающей среды, °С
|
+40
|
Для заказа консольного насоcа TD 200 звоните по телефону: 8-922-509-61-39 (Фаннур) или присылайте заявку на почту promavt18@inbox.ru. Доставка по РФ.
|
