TD 150-12.5/4T
|
Цена: от 259 385 рублей
В наличии
Насосы серии TD – одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну в линию («in-line»). Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении.
Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.
|
Материалы исполнения насосов TD 150-12.5/4T
|
№
|
Деталь
|
Материал
|
|
1
|
Корпус насоса
|
Чугун HT200
|
|
2
|
Крыльчатка
|
Чугун / Нержавеющая сталь HT200/ZG07Cr19Ni9
|
|
3
|
Фонарь
|
Чугун HT200
|
|
4
|
Уплотнение вала
|
BQQE
|
|
5
|
Защита
|
Нержавеющая сталь 06Cr19Ni10
|
|
6
|
Вал насоса
|
Нержавеющая сталь 20Cr13
|
|
7
|
Пробка для выпуска воздуха
|
Нержавеющая сталь 06Cr19Ni10
|
|
8
|
Уплотнительное кольцо
|
Нитрил NBR
|
|
9
|
Пробка
|
Нержавеющая сталь 06Cr19Ni10
|
Области применения
Одноступенчатые центробежные насосы TD с патрубками («in-line») предназначены для перекачивания воды в системах:
- отопления;
- горячего водоснабжения (ГВС);
- вентиляции;
- кондиционирования.
Насосы данной серии применяются для перекачивания воды в жилых районах, учреждениях и на промышленных предприятиях.
Условия эксплуатации
Насосы серии TD предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности

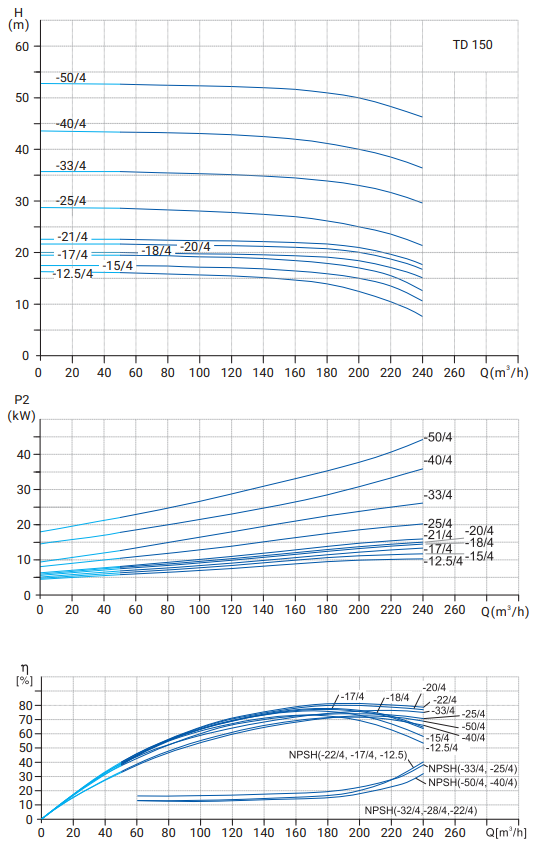

Гидравлические характеристики
Размеры:
|
Модель
|
Размеры, мм
|
Масса, кг
|
|
D
|
B1
|
B2
|
B3
|
B4
|
B5
|
H1
|
H2
|
H3
|
L1
|
L2
|
|
TD 150-12.5/4T
|
350
|
314
|
261
|
217
|
180
|
230
|
215
|
272
|
1003
|
800
|
400
|
275
|
TD 150-15/4T
|
350
|
314
|
261
|
217
|
180
|
230
|
215
|
272
|
1022
|
800
|
400
|
277
|
TD 150-17/4T
|
350
|
314
|
261
|
217
|
180
|
230
|
215
|
272
|
1045
|
800
|
400
|
278
|
TD 150-18/4T
|
350
|
314
|
261
|
217
|
180
|
230
|
215
|
272
|
1065
|
800
|
400
|
285
|
TD 150-20/4T
|
350
|
314
|
261
|
217
|
180
|
230
|
215
|
272
|
1079
|
800
|
400
|
300
|
TD 150-21/4T
|
350
|
355
|
273
|
217
|
180
|
230
|
215
|
272
|
1082
|
800
|
400
|
313
|
|
TD 150-25/4T
|
350
|
355
|
273
|
238
|
208
|
230
|
215
|
269
|
1099
|
800
|
400
|
354
|
|
TD 150-33/4T
|
400
|
397
|
314
|
238
|
208
|
230
|
215
|
269
|
1133
|
800
|
400
|
406
|
|
TD 150-40/4T
|
450
|
445
|
334
|
267
|
248
|
230
|
230
|
288
|
1192
|
900
|
450
|
511
|
TD 150-50/4T
|
450
|
445
|
334
|
267
|
248
|
230
|
230
|
288
|
1215
|
900
|
450
|
548
|
Характеристики
Тип
|
TD
|
Серия
|
TD
|
Модель
|
TD 150
|
|
Мощность, кВт
|
11
|
|
Напряжение, В
|
380
|
|
Номинальный ток, А
|
21,5
|
|
Расход, м3/ч
|
200
|
|
Стандарт подключения
|
Фланец DIN
|
|
Патрубок на стороне всасывания
|
DN 150
|
|
Патрубок на напорной стороне
|
DN 150
|
|
Монтажная длина, мм
|
800
|
|
Масса, кг
|
275
|
|
Температура перекачиваемой жидкости, °С
|
-20...+120
|
|
Максимальная температура окружающей среды, °С
|
+40
|
Для заказа консольного насоcа TD 150 звоните по телефону: 8-922-509-61-39 (Фаннур) или присылайте заявку на почту promavt18@inbox.ru. Доставка по РФ.
|
