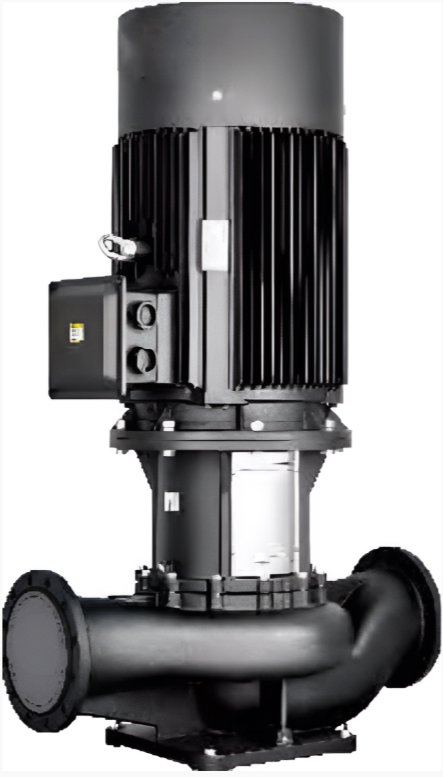

TD 125-11/4T
|
Цена: от 167 409 рублей
В наличии
Насосы серии TD – одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну в линию («in-line»). Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении.
Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.
|

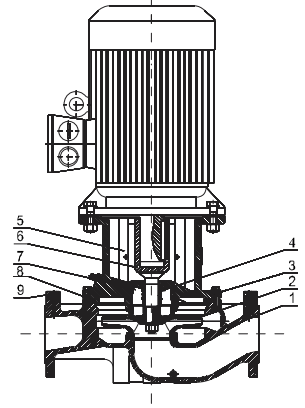

Материалы исполнения насосов TD 125-150
|
№
|
Деталь
|
Материал
|
|
1
|
Корпус насоса
|
Чугун HT200
|
|
2
|
Крыльчатка
|
Чугун / Нержавеющая сталь HT200/ZG07Cr19Ni9
|
|
3
|
Фонарь
|
Чугун HT200
|
|
4
|
Уплотнение вала
|
BQQE
|
|
5
|
Защита
|
Нержавеющая сталь 06Cr19Ni10
|
|
6
|
Вал насоса
|
Нержавеющая сталь 20Cr13
|
|
7
|
Пробка для выпуска воздуха
|
Нержавеющая сталь 06Cr19Ni10
|
|
8
|
Уплотнительное кольцо
|
Нитрил NBR
|
|
9
|
Пробка
|
Нержавеющая сталь 06Cr19Ni10
|
Области применения
Одноступенчатые центробежные насосы TD с патрубками («in-line») предназначены для перекачивания воды в системах:
- отопления;
- горячего водоснабжения (ГВС);
- вентиляции;
- кондиционирования.
Насосы данной серии применяются для перекачивания воды в жилых районах, учреждениях и на промышленных предприятиях.
Условия эксплуатации
Насосы серии TD предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности

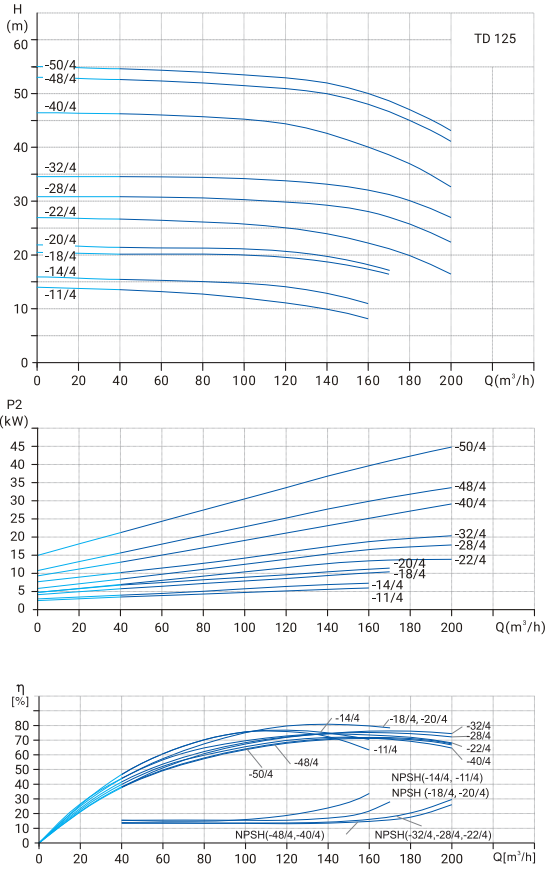

Гидравлические характеристики

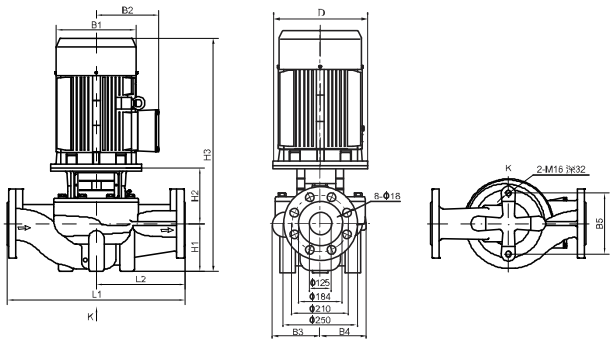

Размеры:
|
Модель
|
D, мм
|
B1, мм
|
B2, мм
|
B3, мм
|
B4, мм
|
B5, мм
|
H1, мм
|
H2, мм
|
H3, мм
|
L1, мм
|
L2, мм
|
Масса, кг
|
|
TD 125-11/4Т
|
200
|
257
|
190
|
216
|
162
|
230
|
215
|
228
|
873
|
620
|
310
|
166
|
|
TD 125-14/4Т
|
200
|
257
|
190
|
216
|
162
|
230
|
215
|
228
|
873
|
620
|
310
|
179
|
|
TD 125-18/4Т
|
350
|
314
|
261
|
211
|
178
|
230
|
215
|
276
|
989
|
800
|
400
|
257
|
|
TD 125-20/4Т
|
350
|
314
|
261
|
211
|
178
|
230
|
215
|
276
|
1012
|
800
|
400
|
289
|
|
TD 125-22/4Т
|
350
|
314
|
261
|
236
|
208
|
230
|
215
|
292
|
1047
|
800
|
400
|
301
|
|
TD 125-28/4Т
|
350
|
355
|
273
|
236
|
208
|
230
|
215
|
292
|
1084
|
800
|
400
|
321
|
|
TD 125-32/4Т
|
350
|
355
|
273
|
236
|
208
|
230
|
215
|
292
|
1122
|
800
|
400
|
356
|
|
TD 125-40/4Т
|
400
|
397
|
314
|
272
|
233
|
230
|
215
|
315
|
1179
|
800
|
400
|
442
|
|
TD 125-48/4Т
|
400
|
445
|
334
|
272
|
233
|
230
|
215
|
315
|
1204
|
800
|
400
|
498
|
|
TD 125-50/4Т
|
400
|
445
|
334
|
272
|
233
|
230
|
215
|
315
|
1311
|
800
|
400
|
505
|
Характеристики
Тип
|
TD
|
Серия
|
TG
|
Модель
|
TD 125
|
|
Мощность, кВт
|
5,5
|
|
Напряжение, В
|
380
|
|
Номинальный ток, А
|
11,2
|
|
Расход, м3/ч
|
120
|
|
Материал корпуса
|
Чугун HT200
|
|
Стандарт подключения
|
Фланец DIN
|
|
Патрубок на стороне всасывания
|
DN 125
|
|
Патрубок на напорной стороне
|
DN 125
|
|
Монтажная длина, мм
|
620
|
|
Масса, кг
|
166
|
|
Температура перекачиваемой жидкости, °С
|
-20...+120
|
|
Максимальная температура окружающей среды, °С
|
+40
|
Для заказа консольного насоcа TD 125 звоните по телефону: 8-922-509-61-39 (Фаннур) или присылайте заявку на почту promavt18@inbox.ru. Доставка по РФ.
|
