Насос NBW 200-150-250

Цена: от 273 600 руб.
В наличии

Насосы серии NBW предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.

Описание

Насосы серии NBW предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются стандартными одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Размеры и номинальные характеристики соответствуют стандарту EN 733. Подача насосов составляет от 0 до 500 м3/ч, напор от 0 до 131 м.
Температура перекачиваемой жидкости от -10 °С до +120 °С.

Область применения:

— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах

Условия эксплуатации

Насос не предназначен для установки в условиях воздействия агрессивных и взрывоопасных сред. Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от -10 °С до +50 °С.
Если температура окружающей среды превышает рекомендованную максимальную температуру или максимальную высоту над уровнем моря, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случая необходимо использовать электродвигатель большей мощности.

Характеристики

Серия

NBW

Мощность, кВт	15
Напряжение, В	380
Номинальный ток, А	29.4
Максимальный напор, м	17.5
Расход, м3/ч	290
Материал рабочего колеса	Чугун HT 200
Стандарт подключения	Фланец DIN
Патрубок на стороне всасывания	200
Патрубок на напорной стороне	150
Масса, кг	226
Максимальное рабочее давление, бар	16
Температура перекачиваемой жидкости, °С	-20...+120
Класс изоляции	F

Конструкция:

№	Деталь	Материал
1	Корпус насоса	Чугун НТ200
2	Рабочее колесо	Нерж. сталь AISI 304 / чугун НТ200
3	Торцевое уплотнение
4	Уплотнительное кольцо	Резина
5	Фонарь	Чугун НТ200
6	Уплотнение вала	Резина
7	Вал	Нерж. сталь AISI 304
8	Подшипник
9	Ротор	Углеродистая сталь
10	Корпус двигателя	Алюминий
11	Дополнительная опора	Пластик
12	Задняя крышка	Чугун
13	Уплотнение вала	Резина
14	Крышка вентилятора	Алюминий
15	Вентилятор охлаждения	Пластик
16	Крепёжный болт	Сталь
17	Крышка платы управления	Алюминий
18	Плата управления	Пластик
19	Крепление рабочего колеса	Сталь
20	Защитный экран	Резина
21	Крепёжный болт	Сталь
22	Гайка рабочего колеса	Оцинкованная сталь
23	Выпускной клапан	Латунь
24	Прокладка фланца	Резина
25	Ответный фланец	Оцинкованная сталь
26	Болты фланца	Сталь

Электродвигатель:

Насосы NBW оснащаются стандартными электродвигателями закрытого типа с вентиляторным охлаждением. Частота вращения составляет 2900 об/мин (2-полюсные) или 1450 об/мин (4-полюсные). Мощность 2-полюсных двигателей составляет от 0,75 до 160 кВт, мощность 4-полюсных двигателей - от 3 до 132 кВт. Питание электродвигателя осуществляется от сети с напряжением 380В и частотой 50 Гц.
Степень пыле- и влаго-защиты: IP55, класс F.

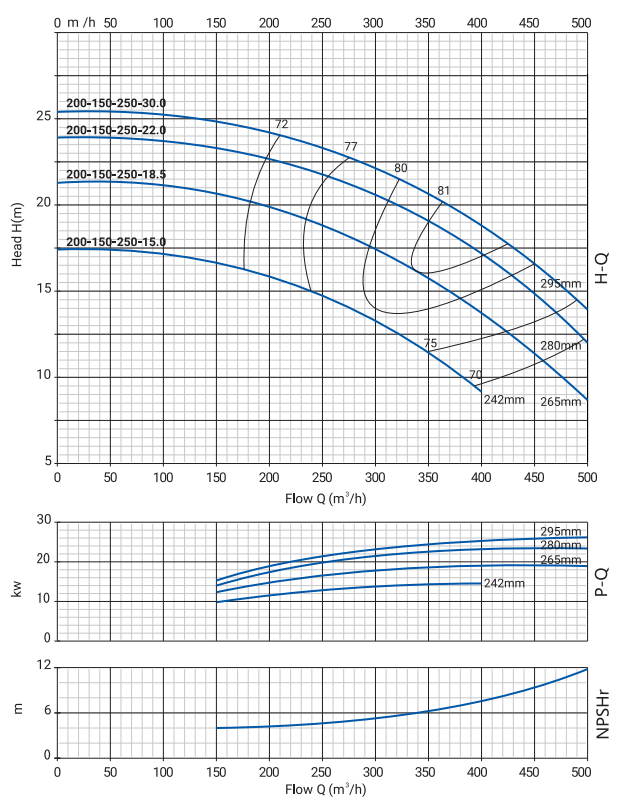

nbw

Модель	Артикул	P, кВт	Ǫн, м3/ч	Hн, м	цена, руб
NBW 200-150-250-15.0/4-380-G-BQQE	21069860	15	290	13,5	273 600
NBW 200-150-250-18.5/4-380-G-BQQE	21069859	18,5	340	16	305 600
NBW 200-150-250-22.0/4-380-G-BQQE	21069858	22	380	18	327 990
NBW 200-150-250-30.0/4-380-G-BQQE	21069857	30	400	19	336 734

Модель	Габаритные и присоединительные размеры, мм
Модель	a	f	h	h1	n	n1	n1'	n2	b	w	m	s1	s1'
NBW 200-150-250-15.0/4-380-G-BQQE	160	928	715	280	510	450	254	550	150	303	210	23	15
NBW 200-150-250-18.5/4-380-G-BQQE	160	972	715	280	510	450	254	550	150	303	254	23	15
NBW 200-150-250-22.0/4-380-G-BQQE	160	1008	715	280	510	450	279	550	150	316	241	23	15
NBW 200-150-250-30.0/4-380-G-BQQE	160	1099	715	280	510	450	318	550	150	328	305	23	18

Для заказа консольного насоса NBW 200-150-250 звоните по телефону: 8-922-509-61-39 (Фаннур) или присылайте заявку на почту promavt18@inbox.ru. Доставка по РФ.
