Насос NBW 150-125-200-2

Цена: от 483 862 руб.
В наличии

Насосы серии NBW предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.

Описание

Насосы серии NBW предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются стандартными одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Размеры и номинальные характеристики соответствуют стандарту EN 733. Подача насосов составляет от 0 до 500 м3/ч, напор от 0 до 131 м.
Температура перекачиваемой жидкости от -10 °С до +120 °С.

Область применения:

— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах

Условия эксплуатации

Насос не предназначен для установки в условиях воздействия агрессивных и взрывоопасных сред. Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от -10 °С до +50 °С.
Если температура окружающей среды превышает рекомендованную максимальную температуру или максимальную высоту над уровнем моря, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случая необходимо использовать электродвигатель большей мощности.

Характеристики

Серия

NBW

Мощность, кВт	45
Напряжение, В	380
Номинальный ток, А	83.9
Максимальный напор, м	39.8
Расход, м3/ч	296
Материал рабочего колеса	Чугун HT 200
Стандарт подключения	Фланец DIN
Патрубок на стороне всасывания	150
Патрубок на напорной стороне	125
Масса, кг	378
Максимальное рабочее давление, бар	16
Температура перекачиваемой жидкости, °С	-20...+120
Класс изоляции	F

Конструкция:

№	Деталь	Материал
1	Корпус насоса	Чугун НТ200
2	Рабочее колесо	Нерж. сталь AISI 304 / чугун НТ200
3	Торцевое уплотнение
4	Уплотнительное кольцо	Резина
5	Фонарь	Чугун НТ200
6	Уплотнение вала	Резина
7	Вал	Нерж. сталь AISI 304
8	Подшипник
9	Ротор	Углеродистая сталь
10	Корпус двигателя	Алюминий
11	Дополнительная опора	Пластик
12	Задняя крышка	Чугун
13	Уплотнение вала	Резина
14	Крышка вентилятора	Алюминий
15	Вентилятор охлаждения	Пластик
16	Крепёжный болт	Сталь
17	Крышка платы управления	Алюминий
18	Плата управления	Пластик
19	Крепление рабочего колеса	Сталь
20	Защитный экран	Резина
21	Крепёжный болт	Сталь
22	Гайка рабочего колеса	Оцинкованная сталь
23	Выпускной клапан	Латунь
24	Прокладка фланца	Резина
25	Ответный фланец	Оцинкованная сталь
26	Болты фланца	Сталь

Электродвигатель:

Насосы NBW оснащаются стандартными электродвигателями закрытого типа с вентиляторным охлаждением. Частота вращения составляет 2900 об/мин (2-полюсные) или 1450 об/мин (4-полюсные). Мощность 2-полюсных двигателей составляет от 0,75 до 160 кВт, мощность 4-полюсных двигателей - от 3 до 132 кВт. Питание электродвигателя осуществляется от сети с напряжением 380В и частотой 50 Гц.
Степень пыле- и влаго-защиты: IP55, класс F.

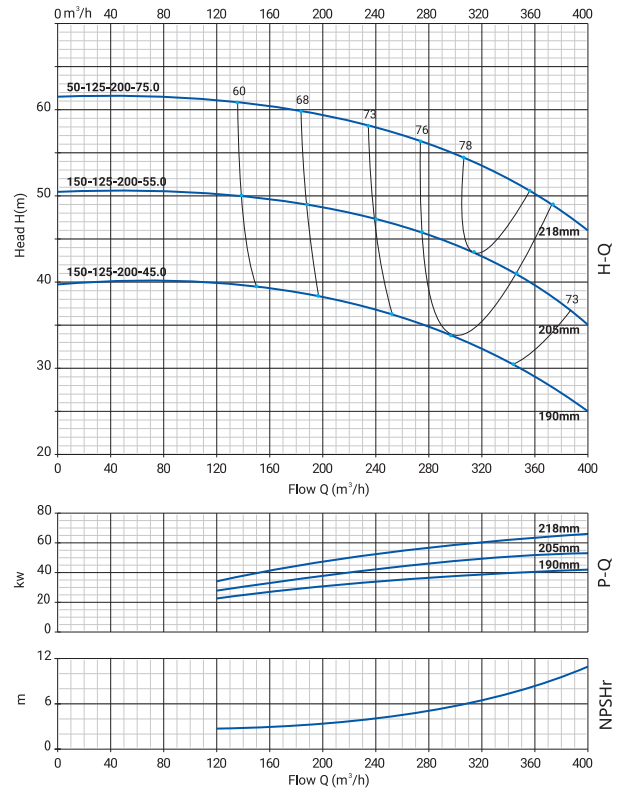

nbw

Модель	Артикул	P, кВт	Ǫн, м3/ч	Hн, м	цена, руб
NBW 150-125-200-45.0/2-380-G-BQQE	21069915	45	296	34	483 862
NBW 150-125-200-55.0/2-380-G-BQQE	21069914	55	313	47	Цена по запросу
NBW 150-125-200-75.0/2-380-G-BQQE	21069913	75	330	51,5	Цена по запросу

Модель	Габаритные и присоединительные размеры, мм
Модель	a	f	h	h1	n	n1	n1'	n2	b	w	m	s1	s1'
NBW 150-125-200-45.0/2-380-G-BQQE	140	1099	565	250	422	315	356	400	120	339	311	19	18
NBW 150-125-200-55.0/2-380-G-BQQE	140	1190	565	250	422	315	406	400	120	388	349	19	24
NBW 150-125-200-75.0/2-380-G-BQQE	140	1262	565	250	422	315	457	400	120	410	368	19	24

Для заказа консольного насоса NBW 150-125-200-2 звоните по телефону: 8-922-509-61-39 (Фаннур) или присылайте заявку на почту promavt18@inbox.ru. Доставка по РФ.
