Насос NBW 100-80-315-2

Цена: от 437 396руб.
В наличии

Насосы серии NBW предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.

Описание

Насосы серии NBW предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются стандартными одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Размеры и номинальные характеристики соответствуют стандарту EN 733. Подача насосов составляет от 0 до 500 м3/ч, напор от 0 до 131 м.
Температура перекачиваемой жидкости от -10 °С до +120 °С.

Область применения:

— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах

Условия эксплуатации

Насос не предназначен для установки в условиях воздействия агрессивных и взрывоопасных сред. Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от -10 °С до +50 °С.
Если температура окружающей среды превышает рекомендованную максимальную температуру или максимальную высоту над уровнем моря, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случая необходимо использовать электродвигатель большей мощности.

Характеристики

Серия

NBW

Мощность, кВт	45
Напряжение, В	380
Номинальный ток, А	83.9
Максимальный напор, м	85
Расход, м3/ч	152
Материал рабочего колеса	Чугун HT 200
Стандарт подключения	Фланец DIN
Патрубок на стороне всасывания	100
Патрубок на напорной стороне	80
Масса, кг	381
Максимальное рабочее давление, бар	16
Температура перекачиваемой жидкости, °С	-20...+120
Класс изоляции	F

Конструкция:

№	Деталь	Материал
1	Корпус насоса	Чугун НТ200
2	Рабочее колесо	Нерж. сталь AISI 304 / чугун НТ200
3	Торцевое уплотнение
4	Уплотнительное кольцо	Резина
5	Фонарь	Чугун НТ200
6	Уплотнение вала	Резина
7	Вал	Нерж. сталь AISI 304
8	Подшипник
9	Ротор	Углеродистая сталь
10	Корпус двигателя	Алюминий
11	Дополнительная опора	Пластик
12	Задняя крышка	Чугун
13	Уплотнение вала	Резина
14	Крышка вентилятора	Алюминий
15	Вентилятор охлаждения	Пластик
16	Крепёжный болт	Сталь
17	Крышка платы управления	Алюминий
18	Плата управления	Пластик
19	Крепление рабочего колеса	Сталь
20	Защитный экран	Резина
21	Крепёжный болт	Сталь
22	Гайка рабочего колеса	Оцинкованная сталь
23	Выпускной клапан	Латунь
24	Прокладка фланца	Резина
25	Ответный фланец	Оцинкованная сталь
26	Болты фланца	Сталь

Электродвигатель:

Насосы NBW оснащаются стандартными электродвигателями закрытого типа с вентиляторным охлаждением. Частота вращения составляет 2900 об/мин (2-полюсные) или 1450 об/мин (4-полюсные). Мощность 2-полюсных двигателей составляет от 0,75 до 160 кВт, мощность 4-полюсных двигателей - от 3 до 132 кВт. Питание электродвигателя осуществляется от сети с напряжением 380В и частотой 50 Гц.
Степень пыле- и влаго-защиты: IP55, класс F.

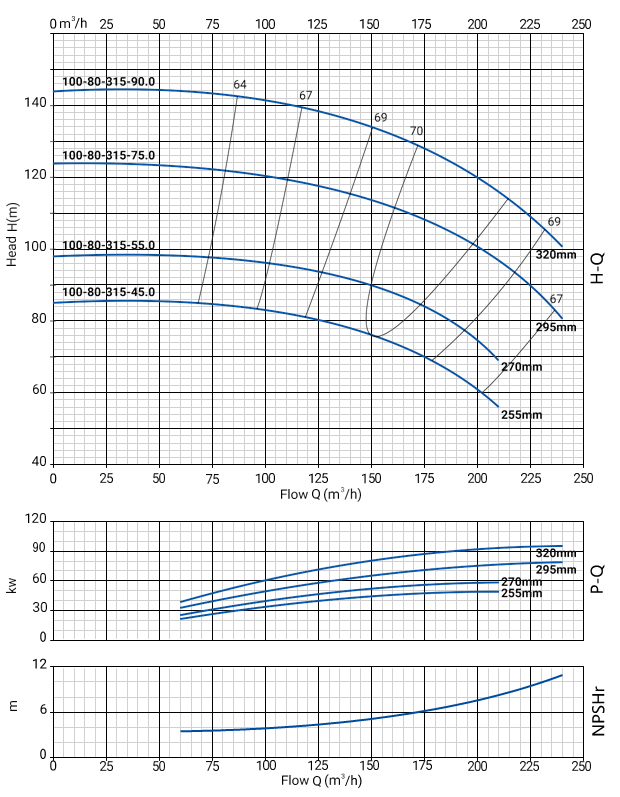

nbw

Модель	Артикул	P, кВт	Ǫн, м3/ч	Hн, м	цена, руб
NBW 100-80-315-45.0/2-380-G-BQQE	21069934	45	152	75,5	437 396
NBW 100-80-315-55.0/2-380-G-BQQE	21069933	55	163	87,5	Цена по запросу
NBW 100-80-315-75.0/2-380-G-BQQE	21069932	75	180	107	Цена по запросу
NBW 100-80-315-90.0/2-380-G-BQQE	21069931	90	193	121	Цена по запросу

Модель	Габаритные и присоединительные размеры, мм
Модель	a	f	h	h1	n	n1	n1'	n2	b	w	m	s1	s1'
NBW 100-80-315-45.0/2-380-G-BQQE	125	1069	565	250	452	315	356	400	120	324	311	18	18
NBW 100-80-315-55.0/2-380-G-BQQE	125	1160	565	250	452	315	406	400	120	373	349	18	24
NBW 100-80-315-75.0/2-380-G-BQQE	140	1262	625	250	480	315	457	400	120	410	368	19	24
NBW 100-80-315-90.0/2-380-G-BQQE	140	1313	625	250	480	315	457	400	120	410	419	19	24

Для заказа консольного насоса NBW 100-80-315-2 звоните по телефону: 8-922-509-61-39 (Фаннур) или присылайте заявку на почту promavt18@inbox.ru. Доставка по РФ.
