Насос CVF 64-1
|
Цена: от 272 495 руб.
В наличии
Насосы CVF представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
|
Описание
Насосы CVF представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Область применения:
-
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:
- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
Перекачивание:
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение
Характеристики
|
Мощность, кВт
|
5,5
|
|
Напряжение, В
|
380
|
|
Число фаз питания электродвигателя
|
3 фазы
|
|
Номинальный ток, А
|
10,6
|
|
Расход, м3/ч
|
64
|
|
Материал корпуса
|
Нержавеющая сталь
|
|
Материал рабочего колеса
|
Нержавеющая сталь AISI 304
|
|
Стандарт подключения
|
Фланец DIN
|
|
Патрубок на стороне всасывания
|
DN 100
|
|
Патрубок на напорной стороне
|
DN 100
|
|
Монтажная длина, мм
|
365
|
|
Температура перекачиваемой жидкости, °С
|
-20...+120
|
|
Максимальная температура окружающей среды, °С
|
40
|
Конструкция и материалы:
|
№
|
Описание детали
|
Материал
|
EN/DIN
|
AISI/ASTM
|
|
1
|
Электродвигатель
|
|
|
|
|
2
|
Муфта вала
|
|
|
|
|
3
|
Головная часть насоса
|
Чугун
|
EN-JL 1030
|
ASTM 25B
|
|
4
|
Торцевое уплотнение вала
|
|
|
|
|
5
|
Вал
|
Нержавеющая сталь
|
1.4507
|
AISI 420
|
|
6
|
Напорный канал
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
7
|
Рабочее колесо
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
8
|
Блок рабочих колес
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
9
|
Всасывающий канал
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
10
|
Основание
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
11
|
Щелевое уплотнение
|
PTFE
|
|
|
|
12
|
Цилиндрический кожух
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
13
|
Уплотнение кожуха
|
EPDM/FKM
|
|
|
|
14
|
Плита-основание
|
Чугун
|
EN-JL 1030
|
ASTM 25B
|
|
15
|
Крышка головной части
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
Габаритный чертеж

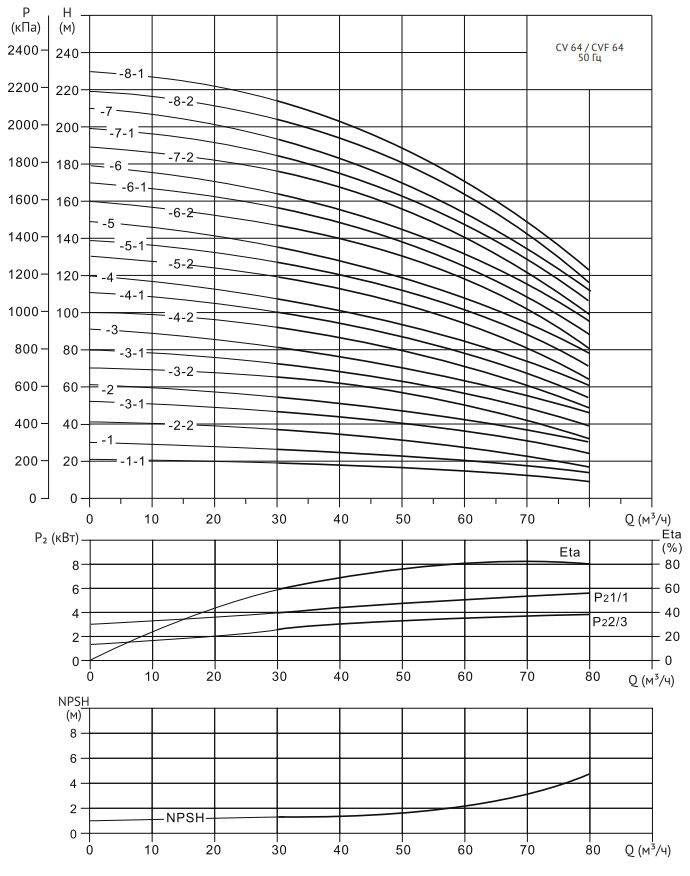

Диаграмма характеристик
Таблица характеристик
|
Модель
|
Мощность
P₂ (кВт)
|
Q (м³/ч)
|
30
|
40
|
50
|
60
|
64
|
70
|
80
|
|
CVF 64-1-1
|
4,0
|
H (м)
|
19
|
18
|
16
|
14
|
13
|
11,5
|
9
|
|
CVF 64-1
|
5,5
|
27
|
25
|
23
|
20
|
19
|
17
|
14
|
|
CVF 64-2-2
|
7,5
|
37
|
35
|
32
|
28
|
26
|
23
|
17
|
|
CVF 64-2-1
|
11
|
47
|
44
|
40
|
36
|
34
|
30
|
24
|
|
CVF 64-2
|
11
|
55
|
51
|
47
|
42
|
40
|
37
|
30
|
|
CVF 64-3-2
|
15
|
66
|
62
|
56
|
50
|
46
|
41
|
32
|
|
CVF 64-3-1
|
15
|
73
|
69
|
63
|
56
|
53
|
48
|
39
|
|
CVF 64-3
|
18,5
|
81
|
76
|
70
|
64
|
60
|
55
|
46
|
|
CVF 64-4-2
|
18,5
|
92
|
87
|
80
|
71
|
66
|
60
|
49
|
|
CVF 64-4-1
|
22
|
100
|
94
|
87
|
78
|
73
|
67
|
54
|
|
CVF 64-4
|
22
|
107
|
101
|
94
|
85
|
80
|
74
|
61
|
|
CVF 64-5-2
|
30
|
119
|
113
|
105
|
95
|
89
|
80
|
64
|
|
CVF 64-5-1
|
30
|
128
|
121
|
112
|
102
|
96
|
87
|
71
|
|
CVF 64-5
|
30
|
136
|
129
|
119
|
109
|
103
|
94
|
78
|
CVF 64-6-2
|
30
|
147
|
140
|
130
|
118
|
112
|
101
|
81
|
CVF 64-6-1
|
37
|
157
|
149
|
138
|
125
|
118
|
108
|
88
|
CVF 64-6
|
37
|
164
|
156
|
145
|
132
|
125
|
115
|
95
|
CVF 64-7-2
|
37
|
176
|
167
|
156
|
140
|
133
|
121
|
99
|
CVF 64-7-1
|
37
|
185
|
176
|
163
|
147
|
140
|
128
|
106
|
CVF 64-7
|
45
|
193
|
183
|
170
|
155
|
147
|
135
|
112
|
|
CVF 64-8-2
|
45
|
204
|
194
|
181
|
164
|
155
|
142
|
116
|
CVF 64-8-1
|
45
|
214
|
203
|
189
|
170
|
162
|
149
|
123
|
Размеры и масса
|
Модель
|
Размер, мм
|
Масса, кг
|
|
B1
|
B2
|
B1+B2
|
D
|
D1
|
D2
|
цена, руб
|
|
CVF 64-1-1
|
561
|
335
|
896
|
-
|
230
|
188
|
105
|
248 247
|
|
CVF 64-1
|
561
|
430
|
991
|
300
|
260
|
208
|
110
|
272 495
|
|
CVF 64-2-2
|
644
|
430
|
1074
|
300
|
260
|
208
|
120
|
302 967
|
|
CVF 64-2-1
|
754
|
490
|
1244
|
350
|
330
|
255
|
155
|
370 751
|
|
CVF 64-2
|
754
|
490
|
1244
|
350
|
330
|
255
|
155
|
370 774
|
|
CVF 64-3-2
|
836
|
490
|
1326
|
350
|
330
|
255
|
195
|
413 729
|
|
CVF 64-3-1
|
836
|
490
|
1326
|
350
|
330
|
255
|
195
|
413 786
|
|
CVF 64-3
|
836
|
550
|
1386
|
350
|
330
|
255
|
205
|
468 449
|
|
CVF 64-4-2
|
919
|
550
|
1469
|
350
|
330
|
255
|
208
|
482 768
|
|
CVF 64-4-1
|
919
|
590
|
1509
|
350
|
360
|
255
|
260
|
564 152
|
|
CVF 64-4
|
919
|
590
|
1509
|
350
|
360
|
285
|
260
|
564 209
|
|
CVF 64-5-2
|
1001
|
660
|
1661
|
400
|
420
|
310
|
345
|
677 913
|
|
CVF 64-5-1
|
1001
|
660
|
1661
|
400
|
420
|
310
|
345
|
678 004
|
|
CVF 64-5
|
1001
|
660
|
1661
|
400
|
420
|
310
|
345
|
678 038
|
|
CVF 64-6-2
|
1084
|
660
|
1744
|
400
|
420
|
310
|
350
|
693 041
|
CVF 64-6-1
|
1084
|
660
|
1744
|
400
|
420
|
310
|
370
|
726 317
|
CVF 64-6
|
1084
|
660
|
1744
|
400
|
420
|
310
|
370
|
726 408
|
CVF 64-7-2
|
1166
|
660
|
1826
|
400
|
420
|
310
|
375
|
740 966
|
CVF 64-7-1
|
1166
|
660
|
1826
|
400
|
420
|
310
|
375
|
741 012
|
CVF 64-7
|
1166
|
700
|
1866
|
450
|
420
|
310
|
435
|
973 606
|
CVF 64-8-2
|
1248
|
700
|
1948
|
450
|
470
|
345
|
440
|
994 263
|
CVF 64-8-1
|
1248
|
700
|
1948
|
450
|
470
|
345
|
440
|
994 343
|
Для заказа консольного насоса CVF 64-1 звоните по телефону: 8-922-509-61-39 (Фаннур) или присылайте заявку на почту promavt18@inbox.ru. Доставка по РФ.
|
