Насос CVF 4-2
|
Цена: от 61 367 руб.
В наличии
Насосы CVF представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
|
Описание
Насосы CVF представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Область применения:
-
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:
- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
Перекачивание:
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение
Характеристики
|
Мощность, кВт
|
0,37
|
|
Напряжение, В
|
380
|
|
Число фаз питания электродвигателя
|
3 фазы
|
|
Номинальный ток, А
|
0,9
|
|
Расход, м3/ч
|
4
|
|
Материал корпуса
|
Нержавеющая сталь
|
|
Материал рабочего колеса
|
Нержавеющая сталь AISI 304
|
|
Стандарт подключения
|
Фланец DIN
|
|
Патрубок на стороне всасывания
|
DN 32
|
|
Патрубок на напорной стороне
|
DN 32
|
|
Монтажная длина, мм
|
250
|
|
Температура перекачиваемой жидкости, °С
|
-20...+120
|
|
Максимальная температура окружающей среды, °С
|
40
|
Конструкция и материалы:
|
№
|
Описание детали
|
Материал
|
EN/DIN
|
AISI/ASTM
|
|
1
|
Электродвигатель
|
|
|
|
|
2
|
Муфта вала
|
|
|
|
|
3
|
Головная часть насоса
|
Чугун
|
EN-JL 1030
|
ASTM 25B
|
|
4
|
Торцевое уплотнение вала
|
|
|
|
|
5
|
Вал
|
Нержавеющая сталь
|
1.4507
|
AISI 420
|
|
6
|
Напорный канал
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
7
|
Рабочее колесо
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
8
|
Блок рабочих колес
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
9
|
Всасывающий канал
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
10
|
Основание
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
11
|
Щелевое уплотнение
|
PTFE
|
|
|
|
12
|
Цилиндрический кожух
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
13
|
Уплотнение кожуха
|
EPDM/FKM
|
|
|
|
14
|
Плита-основание
|
Чугун
|
EN-JL 1030
|
ASTM 25B
|
|
15
|
Крышка головной части
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
Габаритный чертеж

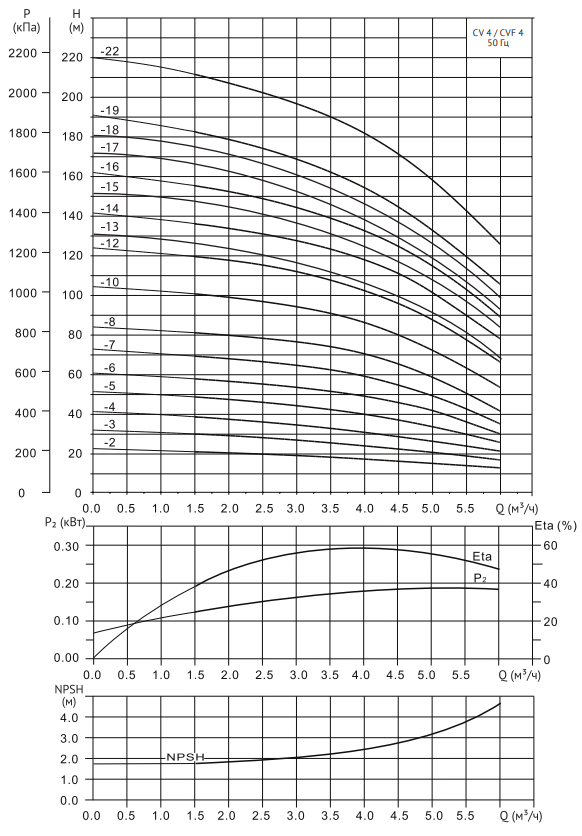

Диаграмма характеристик
Таблица характеристик
|
Модель
|
Мощность
P₂ (кВт)
|
Q (м³/ч)
|
1,0
|
2,0
|
3,0
|
4,0
|
4,5
|
5,0
|
5,5
|
6,0
|
|
CVF 4-2
|
0,37
|
H (м)
|
22
|
21
|
19,5
|
18
|
17
|
16
|
14
|
13
|
|
CVF 4-3
|
0,55
|
31
|
29,5
|
28
|
24
|
22
|
21
|
19
|
18
|
|
CVF 4-4
|
0,75
|
40
|
38
|
35
|
31
|
29
|
27
|
24
|
22
|
|
CVF 4-5
|
1,1
|
50
|
48
|
44
|
40
|
38
|
34
|
30
|
26
|
|
CVF 4-6
|
1,1
|
59
|
57
|
53
|
49
|
45
|
41
|
36
|
30
|
|
CVF 4-7
|
1,5
|
71
|
69
|
65
|
59
|
55
|
50
|
43
|
36
|
|
CVF 4-8
|
1,5
|
83
|
80
|
78
|
71
|
65
|
59
|
51
|
42
|
|
CVF 4-10
|
2,2
|
103
|
100
|
95
|
87
|
80
|
79
|
73
|
54
|
|
CVF 4-12
|
2,2
|
122
|
119
|
113
|
103
|
96
|
88
|
78
|
68
|
|
CVF 4-14
|
3,0
|
139
|
134
|
128
|
118
|
111
|
102
|
90
|
79
|
|
CVF 4-16
|
3,0
|
158
|
153
|
145
|
134
|
126
|
116
|
103
|
89
|
|
CVF 4-18
|
4,0
|
171
|
166
|
159
|
149
|
142
|
130
|
116
|
96
|
|
CVF 4-19
|
4,0
|
186
|
180
|
170
|
155
|
145
|
133
|
117
|
98
|
|
CVF 4-22
|
4,0
|
216
|
208
|
197
|
182
|
172
|
159
|
143
|
126
|
Размеры и масса
|
Модель
|
Размер, мм
|
|
Масса, кг
|
|
B1
|
B2
|
B1+B2
|
D
|
D1
|
D2
|
цена, руб
|
|
CVF 4-2
|
262
|
205
|
467
|
-
|
133
|
102
|
22
|
61 367
|
|
CVF 4-3
|
280
|
205
|
485
|
-
|
133
|
102
|
22
|
67 306
|
|
CVF 4-4
|
299
|
205
|
504
|
-
|
133
|
102
|
23
|
70 680
|
|
CVF 4-5
|
322
|
241
|
563
|
-
|
154
|
111
|
23
|
76 757
|
|
CVF 4-6
|
340
|
241
|
581
|
-
|
154
|
111
|
25
|
78 296
|
|
CVF 4-7
|
358
|
241/293
|
599/651
|
-
|
154
|
111
|
30
|
82 707
|
|
CVF 4-8
|
376
|
241/293
|
617/669
|
-
|
154
|
111
|
30
|
86 276
|
|
CVF 4-10
|
420
|
241/293
|
695/713
|
-
|
177
|
116
|
32
|
99 408
|
|
CVF 4-12
|
456
|
241/293
|
731/749
|
-
|
177
|
116
|
32
|
102 486
|
|
CVF 4-14
|
492
|
275/293
|
767/785
|
-
|
177
|
116
|
35
|
114 890
|
|
CVF 4-16
|
528
|
275/293
|
803/821
|
-
|
197
|
116
|
39
|
118 104
|
|
CVF 4-18
|
564
|
305
|
869
|
-
|
197
|
148
|
42
|
142 535
|
|
CVF 4-19
|
602
|
305
|
907
|
-
|
197
|
148
|
45
|
144 153
|
|
CVF 4-22
|
656
|
305
|
961
|
-
|
197
|
148
|
49
|
151 176
|
Для заказа консольного насоса CVF 4-2 звоните по телефону: 8-922-509-61-39 (Фаннур) или присылайте заявку на почту promavt18@inbox.ru. Доставка по РФ.
|
|
