Насос CVF 20-1
|
Цена: от 61 253 руб.
В наличии
Насосы CVF представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
|
Описание
Насосы CVF представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Область применения:
-
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:
- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
Перекачивание:
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение
Характеристики
|
Мощность, кВт
|
0,37
|
|
Напряжение, В
|
380
|
|
Число фаз питания электродвигателя
|
3 фазы
|
|
Номинальный ток, А
|
0,9
|
|
Расход, м3/ч
|
1
|
|
Материал корпуса
|
Нержавеющая сталь
|
|
Материал рабочего колеса
|
Нержавеющая сталь AISI 304
|
|
Стандарт подключения
|
Фланец DIN
|
|
Патрубок на стороне всасывания
|
DN 32
|
|
Патрубок на напорной стороне
|
DN 32
|
|
Монтажная длина, мм
|
250
|
|
Температура перекачиваемой жидкости, °С
|
-20...+120
|
|
Максимальная температура окружающей среды, °С
|
40
|
Конструкция и материалы:
|
№
|
Описание детали
|
Материал
|
EN/DIN
|
AISI/ASTM
|
|
1
|
Электродвигатель
|
|
|
|
|
2
|
Муфта вала
|
|
|
|
|
3
|
Головная часть насоса
|
Чугун
|
EN-JL 1030
|
ASTM 25B
|
|
4
|
Торцевое уплотнение вала
|
|
|
|
|
5
|
Вал
|
Нержавеющая сталь
|
1.4507
|
AISI 420
|
|
6
|
Напорный канал
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
7
|
Рабочее колесо
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
8
|
Блок рабочих колес
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
9
|
Всасывающий канал
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
10
|
Основание
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
11
|
Щелевое уплотнение
|
PTFE
|
|
|
|
12
|
Цилиндрический кожух
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
13
|
Уплотнение кожуха
|
EPDM/FKM
|
|
|
|
14
|
Плита-основание
|
Чугун
|
EN-JL 1030
|
ASTM 25B
|
|
15
|
Крышка головной части
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
Габаритный чертеж

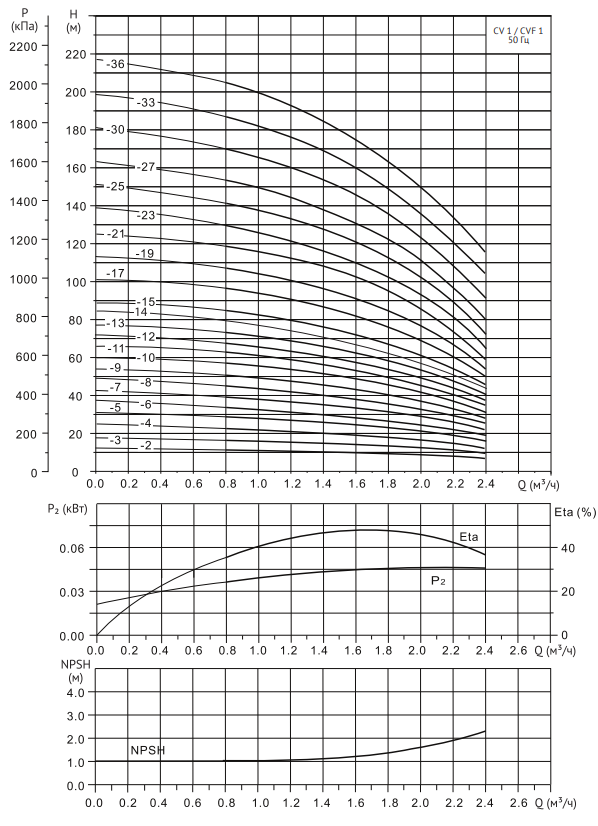

Диаграмма характеристик
Таблица характеристик
|
Модель
|
Мощность
P₂ (кВт)
|
Q (м³/ч)
|
0,4
|
0,6
|
0,8
|
1,0
|
1,2
|
1,4
|
1,6
|
1,8
|
2,0
|
2,2
|
|
CVF 1-2
|
0,37
|
H (м)
|
12
|
11,8
|
11,5
|
11
|
11
|
10,5
|
9,8
|
9,2
|
8,5
|
7,8
|
|
CVF 1-3
|
0,37
|
17,5
|
17
|
16,8
|
16,5
|
16
|
15,5
|
14
|
13,5
|
12
|
10,5
|
|
CVF 1-4
|
0,37
|
23,5
|
23
|
22,5
|
22
|
21
|
20,5
|
18,5
|
18
|
16,5
|
14
|
|
CVF 1-5
|
0,37
|
29
|
28,5
|
28
|
27,5
|
26,5
|
26
|
24
|
23
|
20,5
|
17,5
|
|
CVF 1-6
|
0,37
|
35
|
34,5
|
34
|
33
|
32
|
31
|
28
|
27
|
25
|
22
|
|
CVF 1-7
|
0,37
|
41
|
40
|
39
|
38,5
|
37
|
35
|
33
|
32
|
29
|
25
|
|
CVF 1-8
|
0,55
|
46,5
|
46
|
45,5
|
44
|
42
|
40
|
38
|
36
|
33
|
29
|
|
CVF 1-9
|
0,55
|
52
|
51,5
|
51
|
49,5
|
47,5
|
46
|
44
|
41
|
37
|
34
|
|
CVF 1-10
|
0,55
|
58
|
57,5
|
57
|
56
|
54
|
52
|
48
|
46
|
41,5
|
37
|
|
CVF 1-11
|
0,55
|
65
|
63
|
62,5
|
61
|
59
|
56
|
54
|
50
|
46
|
40
|
|
CVF 1-12
|
0,75
|
70
|
69
|
68
|
66
|
64
|
62
|
58
|
55
|
49
|
43
|
|
CVfF 1-13
|
0,75
|
75
|
74,5
|
74
|
72
|
69
|
66
|
63
|
59
|
54
|
47
|
|
CVF 1-15
|
0,75
|
87
|
86
|
85
|
84
|
80,5
|
77
|
72
|
68
|
62
|
53
|
|
CVF 1-17
|
1,1
|
99
|
97,5
|
97
|
95
|
91
|
87
|
81,5
|
77
|
69
|
59
|
|
CVF 1-19
|
1,1
|
110,5
|
109
|
108
|
106
|
101
|
97
|
91
|
86
|
78
|
66
|
|
CVF 1-21
|
1,1
|
122
|
120,5
|
119,5
|
116
|
112
|
108
|
101
|
95
|
86
|
73
|
|
CVF 1-23
|
1,1
|
135
|
132,5
|
130
|
126
|
122
|
117
|
111
|
104
|
94
|
80
|
|
CVF 1-25
|
1,5
|
147
|
144
|
141
|
138
|
133
|
128
|
121
|
114
|
103
|
87
|
|
CVF 1-27
|
1,5
|
158
|
156
|
154
|
150
|
144
|
138
|
130
|
121
|
112
|
96
|
|
CVF 1-30
|
1,5
|
175
|
173
|
171
|
166
|
160
|
154
|
145
|
136
|
124
|
108
|
|
CVF 1-33
|
2,2
|
193
|
191
|
188
|
183
|
176
|
170
|
160
|
150
|
136
|
120
|
|
CVF 1-36
|
2,2
|
212
|
209
|
205
|
200
|
192
|
184
|
174
|
164
|
150
|
133
|
Размеры и масса
|
Модель
|
Размер, мм
|
Масса, кг
|
|
B1
|
B2
|
B1+B2
|
D1
|
D2
|
цена, руб
|
|
CVF 1-2
|
262
|
205
|
467
|
133
|
102/124
|
20
|
61 253
|
|
CVF 1-3
|
280
|
205
|
485
|
133
|
102/124
|
20
|
64 787
|
|
CVF 1-4
|
298
|
205
|
503
|
133
|
102/124
|
21
|
66 337
|
|
CVF 1-5
|
316
|
205
|
521
|
133
|
102/124
|
21
|
67 819
|
|
CVF 1-6
|
334
|
205
|
539
|
133
|
102/124
|
21
|
69 301
|
|
CVF 1-7
|
352
|
205
|
557
|
133
|
102/124
|
22
|
70 874
|
|
CVF 1-8
|
370
|
205
|
575
|
133
|
102/124
|
22
|
74 739
|
|
CVF 1-9
|
388
|
205
|
593
|
133
|
102/124
|
23
|
76 392
|
|
CVF 1-10
|
406
|
205
|
611
|
133
|
102/124
|
24
|
79 914
|
|
CVF 1-11
|
424
|
205
|
629
|
133
|
102/124
|
25
|
81 408
|
|
CVF 1-12
|
442
|
205
|
647
|
133
|
102/124
|
26
|
84 680
|
|
CVF 1-13
|
460
|
205
|
665
|
133
|
102/124
|
27
|
86 276
|
|
CVF 1-15
|
496
|
205
|
701
|
133
|
102/124
|
28
|
89 274
|
|
CVF 1-17
|
538
|
241
|
779
|
154
|
111/133
|
31
|
96 912
|
|
CVF 1-19
|
574
|
241
|
815
|
154
|
111/133
|
32
|
99 956
|
|
CVF 1-21
|
610
|
241
|
851
|
154
|
111/133
|
33
|
105 120
|
|
CVF 1-23
|
646
|
241
|
887
|
154
|
111/133
|
34
|
108 255
|
|
CVF 1-25
|
682/690
|
241/293
|
923/983
|
154/177
|
111/144,5
|
40
|
114 046
|
|
CVF 1-27
|
718/726
|
241/293
|
959/1019
|
154/177
|
111/144,5
|
41
|
117 113
|
|
CVF 1-30
|
772/780
|
241/293
|
1013/1073
|
154/177
|
111/144,5
|
42
|
123 816
|
|
CVF 1-33
|
834
|
275/293
|
1109/1127
|
177
|
116/144,5
|
45
|
138 362
|
|
CVF 1-36
|
888
|
275/293
|
1163/1181
|
177
|
116/144,5
|
46
|
143 059
|
Для заказа консольного насоса CVF 20-1 звоните по телефону: 8-922-509-61-39 (Фаннур) или присылайте заявку на почту promavt18@inbox.ru. Доставка по РФ.
|
|
