Насос CVF 2-2
|
Цена: от 61 253 руб.
В наличии
Насосы CVF представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
|
Описание
Насосы CVF представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Область применения:
-
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:
- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
Перекачивание:
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение
Характеристики
|
Мощность, кВт
|
0,37
|
|
Напряжение, В
|
380
|
|
Число фаз питания электродвигателя
|
3 фазы
|
|
Номинальный ток, А
|
0,9
|
|
Расход, м3/ч
|
2
|
|
Материал корпуса
|
Нержавеющая сталь
|
|
Материал рабочего колеса
|
Нержавеющая сталь AISI 304
|
|
Стандарт подключения
|
Фланец DIN
|
|
Патрубок на стороне всасывания
|
DN 32
|
|
Патрубок на напорной стороне
|
DN 32
|
|
Монтажная длина, мм
|
250
|
|
Температура перекачиваемой жидкости, °С
|
-20...+120
|
|
Максимальная температура окружающей среды, °С
|
40
|
Конструкция и материалы:
|
№
|
Описание детали
|
Материал
|
EN/DIN
|
AISI/ASTM
|
|
1
|
Электродвигатель
|
|
|
|
|
2
|
Муфта вала
|
|
|
|
|
3
|
Головная часть насоса
|
Чугун
|
EN-JL 1030
|
ASTM 25B
|
|
4
|
Торцевое уплотнение вала
|
|
|
|
|
5
|
Вал
|
Нержавеющая сталь
|
1.4507
|
AISI 420
|
|
6
|
Напорный канал
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
7
|
Рабочее колесо
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
8
|
Блок рабочих колес
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
9
|
Всасывающий канал
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
10
|
Основание
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
11
|
Щелевое уплотнение
|
PTFE
|
|
|
|
12
|
Цилиндрический кожух
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
13
|
Уплотнение кожуха
|
EPDM/FKM
|
|
|
|
14
|
Плита-основание
|
Чугун
|
EN-JL 1030
|
ASTM 25B
|
|
15
|
Крышка головной части
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
Габаритный чертеж

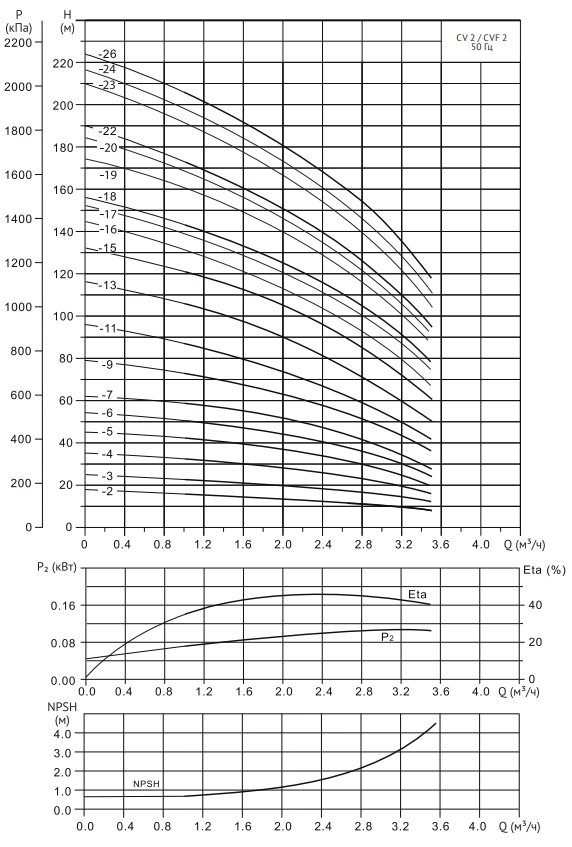

Диаграмма характеристик
Таблица характеристик
|
Модель
|
Мощность
P₂ (кВт)
|
Q (м³/ч)
|
1,0
|
1,2
|
1,6
|
2,0
|
2,4
|
2,8
|
3,2
|
3,5
|
|
CVF 2-2
|
0,37
|
H (м)
|
16
|
15,5
|
14,5
|
14
|
12,5
|
11
|
9,5
|
8
|
|
CVF 2-3
|
0,37
|
23
|
22,5
|
21
|
20
|
18,5
|
16
|
14
|
12
|
|
CVF 2-4
|
0,55
|
32
|
31
|
30
|
28
|
26
|
23
|
20
|
16
|
|
CVF 2-5
|
0,55
|
42,5
|
42
|
40
|
37
|
34,5
|
30
|
25
|
20
|
|
CVF 2-6
|
0,75
|
51
|
50
|
47
|
44
|
41
|
36
|
30
|
24
|
|
CVF 2-7
|
0,75
|
59
|
57
|
55
|
52
|
47
|
41
|
35
|
28
|
|
CVF 2-9
|
1,1
|
72
|
71
|
67
|
63
|
58
|
51
|
44
|
36
|
|
CVF 2-11
|
1,1
|
87
|
85
|
80
|
74
|
67
|
59
|
50
|
42
|
|
CVF 2-13
|
1,5
|
106
|
104
|
99
|
90
|
81
|
71
|
60
|
51
|
|
CVF 2-15
|
1,5
|
121
|
119
|
112
|
105
|
96
|
85
|
72
|
61
|
|
CVF 2-18
|
2,2
|
143
|
139
|
133
|
125
|
116
|
105
|
91
|
78
|
|
CVF 2-22
|
2,2
|
173
|
169
|
162
|
152
|
140
|
126
|
110
|
95
|
|
CVF 2-26
|
3,0
|
206
|
201
|
191
|
180
|
170
|
155
|
133
|
118
|
Размеры и масса
|
Модель
|
Размер, мм
|
Масса, кг
|
|
B1
|
B2
|
B1+B2
|
D1
|
D2
|
цена, руб
|
|
CVF 2-2
|
262
|
205
|
467
|
133
|
102
|
20
|
61 367
|
|
CVF 2-3
|
280
|
205
|
485
|
133
|
102
|
20
|
64 935
|
|
CVF 2-4
|
298
|
205
|
503
|
133
|
102
|
23
|
68 845
|
|
CVF 2-5
|
316
|
205
|
521
|
133
|
102
|
23
|
70 418
|
|
CVF 2-6
|
334
|
205
|
539
|
133
|
102
|
25
|
73 667
|
|
CVF 2-7
|
352
|
205
|
557
|
133
|
102
|
25
|
75 332
|
|
CVF 2-9
|
394
|
241
|
635
|
154
|
111
|
27
|
85 044
|
|
CVF 2-11
|
430
|
241
|
671
|
154
|
111
|
27
|
88 236
|
|
CVF 2-13
|
466
|
241/293
|
707/759
|
154
|
111
|
29
|
96 102
|
|
CVF 2-15
|
502
|
241/293
|
743/795
|
154
|
111
|
29
|
99 329
|
|
CVF 2-18
|
558
|
275/293
|
833/851
|
177
|
116
|
35
|
113 978
|
|
CVF 2-22
|
630
|
275/293
|
905/923
|
177
|
116
|
38
|
122 436
|
|
CVF 2-26
|
702
|
293
|
995
|
177
|
116
|
45
|
137 929
|
Для заказа консольного насоса CVF 2-2 звоните по телефону: 8-922-509-61-39 (Фаннур) или присылайте заявку на почту promavt18@inbox.ru. Доставка по РФ.
|
|
