Насос CVF 150-1
|
Цена: Цена по запросу
В наличии
Насосы CVF представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
|
Описание
Насосы CVF представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Область применения:
-
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:
- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
Перекачивание:
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение
Характеристики
|
Мощность, кВт
|
11
|
|
Напряжение, В
|
380
|
|
Номинальный ток, А
|
20,6
|
|
Расход, м3/ч
|
150
|
|
Материал корпуса
|
Нержавеющая сталь
|
|
Материал рабочего колеса
|
Нержавеющая сталь AISI 304
|
|
Стандарт подключения
|
Фланец DIN
|
|
Патрубок на стороне всасывания
|
DN 150
|
|
Патрубок на напорной стороне
|
DN 150
|
|
Монтажная длина, мм
|
380
|
|
Максимальное рабочее давление, бар
|
25
|
|
Температура перекачиваемой жидкости, °С
|
-20...+120
|
Конструкция и материалы:
|
№
|
Описание детали
|
Материал
|
EN/DIN
|
AISI/ASTM
|
|
1
|
Электродвигатель
|
|
|
|
|
2
|
Муфта вала
|
|
|
|
|
3
|
Головная часть насоса
|
Чугун
|
EN-JL 1030
|
ASTM 25B
|
|
4
|
Торцевое уплотнение вала
|
|
|
|
|
5
|
Вал
|
Нержавеющая сталь
|
1.4507
|
AISI 420
|
|
6
|
Напорный канал
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
7
|
Рабочее колесо
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
8
|
Блок рабочих колес
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
9
|
Всасывающий канал
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
10
|
Основание
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
11
|
Щелевое уплотнение
|
PTFE
|
|
|
|
12
|
Цилиндрический кожух
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
13
|
Уплотнение кожуха
|
EPDM/FKM
|
|
|
|
14
|
Плита-основание
|
Чугун
|
EN-JL 1030
|
ASTM 25B
|
|
15
|
Крышка головной части
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
Габаритный чертеж

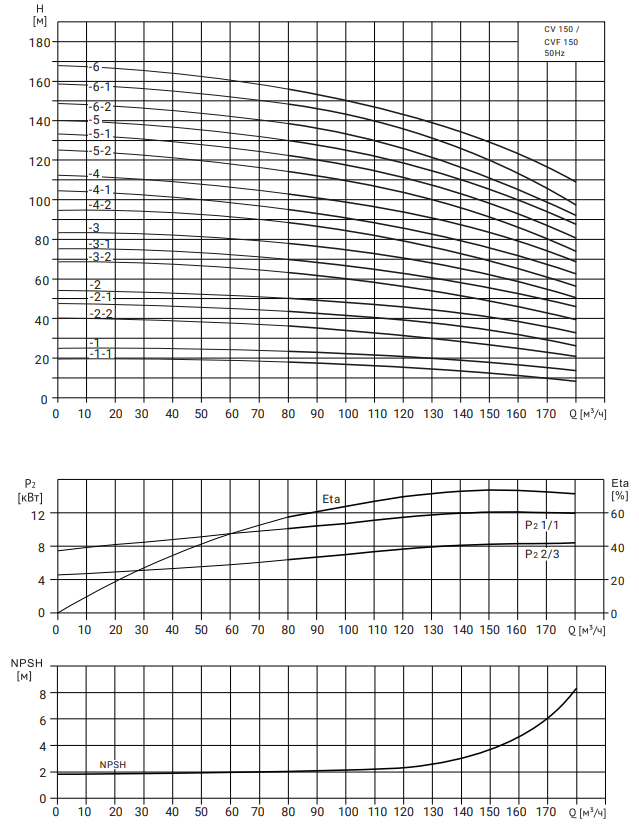

Диаграмма характеристик
Таблица характеристик
|
Модель
|
Артикул
|
Модель
|
Артикул
|
Мощность Р2 (кВт)
|
Размеры, мм
|
|
В1
|
В2
|
D1
|
D2
|
цена, руб
|
|
CV 150-1-1
|
10019691
|
CVF 150-1-1
|
18099751
|
11
|
834
|
448
|
255
|
182
|
Цена по запросу
|
|
CV 150-1
|
10019690
|
CVF 150-1
|
18099750
|
15
|
834
|
489
|
255
|
182
|
Цена по запросу
|
|
CV 150-2-2
|
10019689
|
CVF 150-2-2
|
18099749
|
18.5
|
986
|
542
|
313
|
257
|
Цена по запросу
|
|
CV 150-2-1
|
10019688
|
CVF 150-2-1
|
18099748
|
22
|
986
|
580
|
356
|
270
|
Цена по запросу
|
|
CV 150-2
|
10019687
|
CVF 150-2
|
18099747
|
30
|
990
|
653
|
395
|
304
|
Цена по запросу
|
|
CV 150-3-2
|
10019686
|
CVF 150-3-2
|
18099746
|
30
|
1142
|
653
|
395
|
304
|
Цена по запросу
|
|
CV 150-3-1
|
10019685
|
CVF 150-3-1
|
18099745
|
37
|
1142
|
653
|
395
|
304
|
Цена по запросу
|
|
CV 150-3
|
10019684
|
CVF 150-3
|
18099744
|
37
|
1142
|
653
|
395
|
304
|
Цена по запросу
|
|
CV 150-4-2
|
10019683
|
CVF 150-4-2
|
18099743
|
45
|
1294
|
702
|
450
|
340
|
Цена по запросу
|
|
CV 150-4-1
|
10019682
|
CVF 150-4-1
|
18099742
|
45
|
1294
|
702
|
450
|
340
|
Цена по запросу
|
|
CV 150-4
|
10019681
|
CVF 150-4
|
18099741
|
55
|
1324
|
772
|
490
|
370
|
Цена по запросу
|
|
CV 150-5-2
|
10019680
|
CVF 150-5-2
|
18099740
|
55
|
1476
|
772
|
490
|
370
|
Цена по запросу
|
|
CV 150-5-1
|
10019679
|
CVF 150-5-1
|
18099739
|
75
|
1476
|
840
|
550
|
410
|
Цена по запросу
|
|
CV 150-5
|
10019678
|
CVF 150-5
|
18099738
|
75
|
1476
|
840
|
550
|
410
|
Цена по запросу
|
|
CV 150-6-2
|
10019677
|
CVF 150-6-2
|
18099737
|
75
|
1628
|
840
|
550
|
410
|
Цена по запросу
|
|
CV 150-6-1
|
10019676
|
CVF 150-6-1
|
18099736
|
75
|
1628
|
840
|
550
|
410
|
Цена по запросу
|
|
CV 150-6
|
10019675
|
CVF 150-6
|
18099735
|
75
|
1628
|
840
|
500
|
410
|
Цена по запросу
|
Для заказа консольного насоса CVF 150-1 звоните по телефону: 8-922-509-61-39 (Фаннур) или присылайте заявку на почту promavt18@inbox.ru. Доставка по РФ.
|
