Насос CVF 10-1
|
Цена: от 90 904 руб.
В наличии
Насосы CVF представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
|
Описание
Насосы CVF представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Область применения:
-
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:
- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
Перекачивание:
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение
Характеристики
|
Мощность, кВт
|
0,37
|
|
Напряжение, В
|
380
|
|
Число фаз питания электродвигателя
|
3 фазы
|
|
Номинальный ток, А
|
0,9
|
|
Расход, м3/ч
|
10
|
|
Материал корпуса
|
Нержавеющая сталь
|
|
Материал рабочего колеса
|
Нержавеющая сталь AISI 304
|
|
Стандарт подключения
|
Фланец DIN
|
|
Патрубок на стороне всасывания
|
DN 40
|
|
Патрубок на напорной стороне
|
DN 40
|
|
Монтажная длина, мм
|
280
|
|
Температура перекачиваемой жидкости, °С
|
-20...+120
|
|
Максимальная температура окружающей среды, °С
|
40
|
Конструкция и материалы:
|
№
|
Описание детали
|
Материал
|
EN/DIN
|
AISI/ASTM
|
|
1
|
Электродвигатель
|
|
|
|
|
2
|
Муфта вала
|
|
|
|
|
3
|
Головная часть насоса
|
Чугун
|
EN-JL 1030
|
ASTM 25B
|
|
4
|
Торцевое уплотнение вала
|
|
|
|
|
5
|
Вал
|
Нержавеющая сталь
|
1.4507
|
AISI 420
|
|
6
|
Напорный канал
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
7
|
Рабочее колесо
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
8
|
Блок рабочих колес
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
9
|
Всасывающий канал
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
10
|
Основание
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
11
|
Щелевое уплотнение
|
PTFE
|
|
|
|
12
|
Цилиндрический кожух
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
13
|
Уплотнение кожуха
|
EPDM/FKM
|
|
|
|
14
|
Плита-основание
|
Чугун
|
EN-JL 1030
|
ASTM 25B
|
|
15
|
Крышка головной части
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
Габаритный чертеж

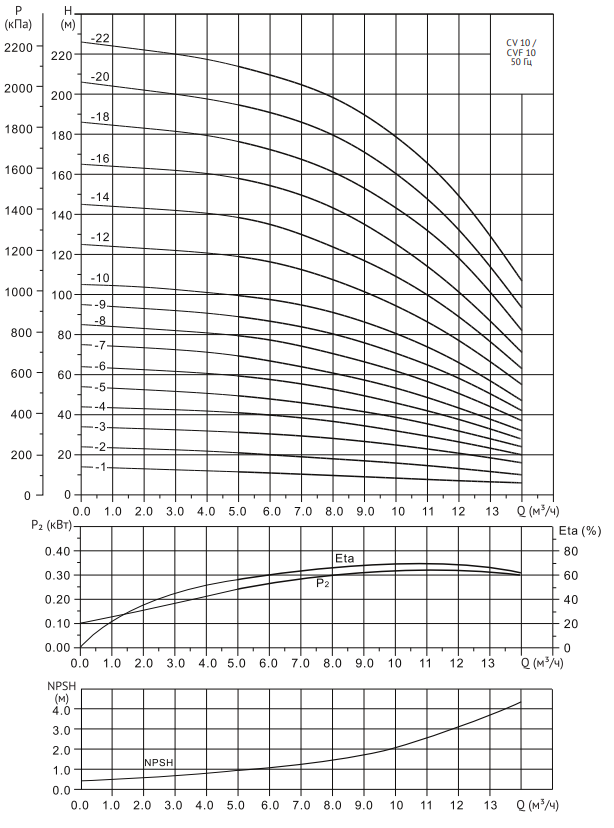

Диаграмма характеристик
Таблица характеристик
|
Модель
|
Мощность
P₂ (кВт)
|
Q (м³/ч)
|
2,0
|
4,0
|
6,0
|
8,0
|
10
|
12
|
14
|
|
CVF 10-1
|
0,37
|
H (м)
|
13
|
12
|
11
|
9,5
|
8,5
|
7
|
6
|
|
CVF 10-2
|
0,75
|
23
|
22
|
20
|
18
|
16
|
13
|
10
|
|
CVF 10-3
|
1,1
|
33
|
32
|
31
|
28
|
25
|
21
|
16
|
|
CVF 10-4
|
1,5
|
43
|
42
|
40
|
37
|
32
|
27
|
20
|
|
CVF 10-5
|
2,2
|
53
|
51
|
48
|
44
|
39
|
32
|
24
|
|
CVF 10-6
|
2,2
|
62
|
61
|
58
|
53
|
46
|
38
|
28
|
|
CVF 10-7
|
3,0
|
73
|
72
|
67
|
61
|
54
|
43
|
32
|
|
CVF 10-8
|
3,0
|
83
|
81
|
78
|
71
|
62
|
51
|
37
|
|
CVF 10-9
|
3,0
|
93
|
91
|
87
|
81
|
71
|
59
|
42
|
|
CVF 10-10
|
4,0
|
104
|
101
|
98
|
91
|
81
|
67
|
47
|
|
CVF 10-12
|
4,0
|
123
|
121
|
117
|
108
|
95
|
78
|
55
|
|
CVF 10-14
|
5,5
|
143
|
141
|
136
|
124
|
110
|
90
|
63
|
|
CVF 10-16
|
5,5
|
163
|
161
|
154
|
143
|
125
|
102
|
71
|
|
CVF 10-18
|
7,5
|
183
|
179
|
173
|
161
|
144
|
118
|
82
|
|
CVF 10-20
|
7,5
|
202
|
198
|
191
|
180
|
160
|
133
|
93
|
|
CVF 10-22
|
7,5
|
222
|
217
|
209
|
198
|
178
|
149
|
106
|
Размеры и масса
|
Модель
|
Размер, мм
|
Масса, кг
|
|
B1
|
B2
|
B1+B2
|
D
|
D1
|
D2
|
цена, руб
|
|
CVF 10-1
|
322
|
205
|
527
|
-
|
133
|
102
|
33
|
90 904
|
|
CVF 10-2
|
352
|
205
|
557
|
-
|
133
|
102
|
35
|
101 791
|
|
CVF 10-3
|
388
|
241
|
629
|
-
|
154
|
111
|
38
|
110 067
|
|
CVF 10-4
|
418
|
241/293
|
659/711
|
-
|
154
|
111
|
45
|
116 645
|
|
CVF 10-5
|
456
|
275/293
|
731/749
|
-
|
177
|
116
|
48
|
129 789
|
|
CVF 10-6
|
486
|
275/293
|
761/779
|
-
|
177
|
116
|
50
|
133 244
|
|
CVF 10-7
|
516
|
293
|
809
|
-
|
177
|
116
|
55
|
143 800
|
|
CVF 10-8
|
546
|
293
|
839
|
-
|
177
|
116
|
56
|
147 140
|
|
CVF 10-9
|
576
|
293
|
869
|
-
|
177
|
116
|
57
|
154 060
|
|
CVF 10-10
|
626
|
305
|
931
|
-
|
197
|
148
|
60
|
178 730
|
|
CVF 10-12
|
686
|
305
|
991
|
-
|
197
|
148
|
63
|
185 456
|
|
CVF 10-14
|
761
|
390
|
1151
|
300
|
275
|
210
|
93
|
214 389
|
|
CVF 10-16
|
821
|
390
|
1211
|
300
|
275
|
210
|
95
|
225 116
|
|
CVF 10-18
|
881
|
390
|
1271
|
300
|
275
|
210
|
120
|
248 247
|
|
CVF 10-20
|
941
|
390
|
1331
|
300
|
275
|
210
|
123
|
255 258
|
|
CVF 10-22
|
1001
|
390
|
1391
|
300
|
275
|
210
|
125
|
261 950
|
Для заказа консольного насоса CVF 10-1 звоните по телефону: 8-922-509-61-39 (Фаннур) или присылайте заявку на почту promavt18@inbox.ru. Доставка по РФ.
|
|
