Насос CV 90-1
|
Цена: от 181 591 руб.
В наличии
Насосы серии CV предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
|
Описание
Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Область применения:
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:
- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
Перекачивание:
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение
Характеристики
|
Мощность, кВт
|
7,5
|
|
Напряжение, В
|
380
|
|
Число фаз питания электродвигателя
|
3 фазы
|
|
Номинальный ток, А
|
14,4
|
|
Максимальный напор, м
|
35
|
|
Расход, м3/ч
|
90
|
|
Материал корпуса
|
Чугун ASTM 25B
|
|
Материал рабочего колеса
|
Нержавеющая сталь AISI 304
|
|
Стандарт подключения
|
Фланец DIN
|
|
Патрубок на стороне всасывания
|
DN 100
|
|
Патрубок на напорной стороне
|
DN 100
|
|
Монтажная длина, мм
|
380
|
|
Масса, кг
|
122
|
|
Максимальное рабочее давление, бар
|
16
|
|
Температура перекачиваемой жидкости, °С
|
-20...+120
|
|
Максимальная температура окружающей среды, °С
|
+40
|
|
Область применения
|
Водоснабжение/повышение давления
|
|
|
Конструкция и материалы:
|
№
|
Описание детали
|
Материал
|
EN/DIN
|
AISI/ASTM
|
|
1
|
Электродвигатель
|
|
|
|
|
2
|
Муфта вала
|
|
|
|
|
3
|
Головная часть насоса
|
Чугун
|
EN-JL 1030
|
ASTM 25B
|
|
4
|
Торцевое уплотнение вала
|
|
|
|
|
5
|
Вал
|
Нержавеющая сталь
|
1.4507
|
AISI 420
|
|
6
|
Напорный канал
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
7
|
Рабочее колесо
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
8
|
Блок рабочих колес
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
9
|
Всасывающий канал
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
10
|
Основание
|
Чугун
|
EN-JL 1030
|
ASTM 25B
|
|
11
|
Щелевое уплотнение
|
PTFE
|
|
|
|
12
|
Цилиндрический кожух
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
13
|
Уплотнение кожуха
|
EPDM/FKM
|
|
|
Габаритный чертеж

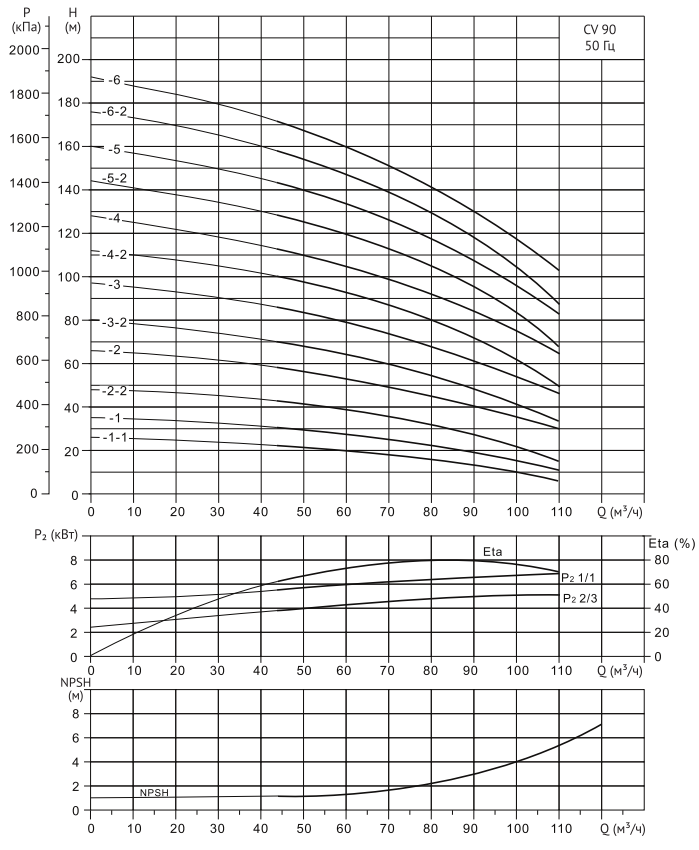

Диаграмма характеристик
Таблица характеристик
|
Модель
|
Мощность
P₂ (кВт)
|
Q (м³/ч)
|
50
|
60
|
70
|
80
|
85
|
90
|
100
|
110
|
|
CV 90-1-1
|
8,5
|
H (м)
|
22
|
20
|
18
|
16
|
15
|
13
|
10
|
6
|
|
CV 90-1
|
7,5
|
30
|
27
|
25
|
23
|
21
|
19
|
15
|
11
|
|
CV 90-2-2
|
11
|
41
|
39
|
36
|
32
|
30
|
28
|
22
|
15
|
|
CV 90-2
|
15
|
56
|
53
|
49
|
45
|
43
|
40
|
35
|
30
|
|
CV 90-3-2
|
18,5
|
68
|
65
|
60
|
55
|
52
|
49
|
41
|
33
|
|
CV 90-3
|
22
|
83
|
79
|
73
|
67
|
64
|
61
|
54
|
47
|
|
CV 90-4-2
|
30
|
98
|
93
|
87
|
80
|
76
|
72
|
62
|
50
|
|
CV 90-4
|
30
|
110
|
105
|
100
|
92
|
88
|
84
|
75
|
65
|
|
CV 90-5-2
|
37
|
126
|
120
|
113
|
105
|
100
|
95
|
83
|
68
|
|
CV 90-5
|
37
|
140
|
133
|
126
|
117
|
113
|
107
|
95
|
83
|
CV 90-6-2
|
45
|
155
|
148
|
139
|
129
|
124
|
118
|
104
|
87
|
CV 90-6
|
45
|
168
|
160
|
151
|
141
|
135
|
130
|
117
|
103
|
Размеры и масса
|
Модель
|
Размер, мм
|
Масса, кг
|
|
B1
|
B2
|
B1+B2
|
D
|
D1
|
D2
|
цена, руб
|
|
CV 90-1-1
|
571
|
430
|
1001
|
300
|
260
|
208
|
120
|
168 321
|
|
CV 90-1
|
571
|
430
|
1001
|
300
|
260
|
208
|
122
|
181 591
|
|
CV 90-2-2
|
773
|
490
|
1263
|
350
|
330
|
255
|
165
|
249 090
|
|
CV 90-2
|
773
|
490
|
1263
|
350
|
330
|
255
|
198
|
267 410
|
|
CV 90-3-2
|
865
|
550
|
1415
|
350
|
330
|
255
|
212
|
330 555
|
|
CV 90-3
|
865
|
590
|
1455
|
350
|
360
|
285
|
265
|
Цена по запросу
|
|
CV 90-4-2
|
957
|
660
|
1617
|
400
|
420
|
310
|
348
|
490 360
|
|
CV 90-4
|
957
|
660
|
1617
|
400
|
420
|
310
|
348
|
490 360
|
|
CV 90-5-2
|
1049
|
660
|
1709
|
400
|
420
|
310
|
375
|
530 420
|
|
CV 90-5
|
1049
|
660
|
1709
|
400
|
420
|
310
|
375
|
530 420
|
|
CV 90-6-2
|
1141
|
700
|
1841
|
450
|
470
|
345
|
438
|
734 343
|
CV 90-6
|
1141
|
700
|
1841
|
450
|
470
|
345
|
438
|
734 343
|
Для заказа консольного насоса CV 90-1 звоните по телефону: 8-922-509-61-39 (Фаннур) или присылайте заявку на почту promavt18@inbox.ru. Доставка по РФ.
|
