Насос CV 45-1

Цена: от 131 089 руб.
В наличии

Насосы серии CV предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.

Описание

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Область применения:

Водоснабжение

Фильтрация и перекачивание воды для станций водоснабжения
Распределение воды из гидроузла
Повышение давления в магистральных трубопроводах
Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
Повышение давления в промышленных установках

Промышленность

Повышение давления:

в системах водоснабжения для технологических целей
в моечных установках и системах очистки
на автомойках
в системах пожаротушения

Перекачивание жидкости:

в системах охлаждения и кондиционирования воздуха
в системах питания котлов и удаления конденсата
в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
в рыбоводстве

Перекачивание:

растворов масел и спиртов
гликолей и охлаждающих жидкостей

Водоочистка плавательных бассейнов

Ирригация

Гидромелиорация полей (орошение)
Дождевальные установки
Капельное орошение

Характеристики

Серия	CV
Модель	CV 45

Мощность, кВт	4
Напряжение, В	380
Число фаз питания электродвигателя	3 фазы
Номинальный ток, А	7,8
Максимальный напор, м	26
Расход, м3/ч	45
Материал корпуса	Чугун ASTM 25B
Материал рабочего колеса	Нержавеющая сталь AISI 304
Стандарт подключения	Фланец DIN
Патрубок на стороне всасывания	DN 80
Патрубок на напорной стороне	DN 80
Монтажная длина, мм	365
Масса, кг	86
Максимальное рабочее давление, бар	16
Температура перекачиваемой жидкости, °С	-20...+120
Максимальная температура окружающей среды, °С	+40
Область применения	Водоснабжение/повышение давления

Конструкция и материалы:

№	Описание детали	Материал	EN/DIN	AISI/ASTM
1	Электродвигатель
2	Муфта вала
3	Головная часть насоса	Чугун	EN-JL 1030	ASTM 25B
4	Торцевое уплотнение вала
5	Вал	Нержавеющая сталь	1.4507	AISI 420
6	Напорный канал	Нержавеющая сталь	1.4301	AISI 304
7	Рабочее колесо	Нержавеющая сталь	1.4301	AISI 304
8	Блок рабочих колес	Нержавеющая сталь	1.4301	AISI 304
9	Всасывающий канал	Нержавеющая сталь	1.4301	AISI 304
10	Основание	Чугун	EN-JL 1030	ASTM 25B
11	Щелевое уплотнение	PTFE
12	Цилиндрический кожух	Нержавеющая сталь	1.4301	AISI 304
13	Уплотнение кожуха	EPDM/FKM

Габаритный чертеж

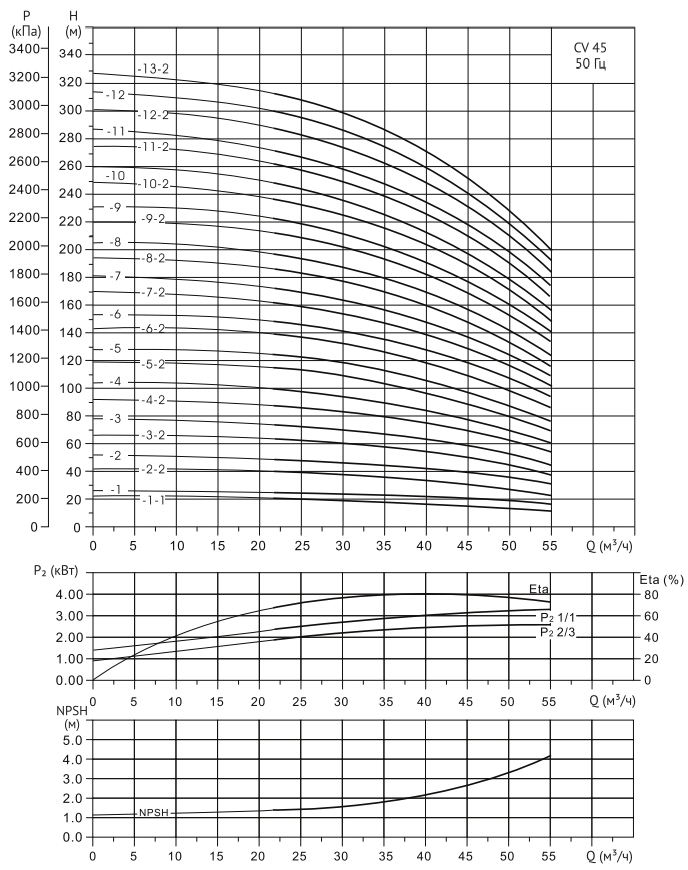

Диаграмма характеристик

Таблица характеристик

Модель	Мощность P₂ (кВт)	Q (м³/ч)	25	30	35	40	45	50	55
CV 45-1-1	3,0	H (м)	20	19	18	17	15	13	11
CV 45-1	4,0		24	23	22	21	19	18	16
CV 45-2-2	5,5		40	38	36	33	30	27	23
CV 45-2	7,5		48	46	44	42	39	35	31
CV 45-3-2	11		63	61	58	54	50	44	38
CV 45-3	11		72	70	67	63	58	53	45
CV 45-4-2	15		87	84	80	75	69	62	54
CV 45-4	15		98	94	87	84	77	70	61
CV 45-5-2	18,5		113	108	102	96	88	80	69
CV 45-5	18,5		123	118	112	105	97	88	77
CV 45-6-2	22		137	132	125	118	109	98	86
CV 45-6	22		147	141	135	127	118	107	94
CV 45-7-2	30		160	154	147	139	128	116	101
CV 45-7	30		169	164	156	147	136	124	109
CV 45-8-2	30		184	178	169	160	147	132	116
CV 45-8	30		194	189	180	168	155	141	124
CV 45-9-2	30		209	202	193	182	169	152	133
CV 45-9	37		219	212	203	191	177	161	141
CV 45-10-2	37		233	225	215	203	188	170	148
CV 45-10	37		245	236	225	212	196	179	156
CV 45-11-2	45		259	250	239	226	209	191	166
CV 45-11	45		267	259	248	235	217	198	174
CV 45-12-2	45		284	274	263	248	230	209	183
CV 45-12	45		295	286	273	259	239	219	192
CV 45-13-2	45		309	300	286	270	250	250	199

Размеры и масса

Модель	Размер, мм						Масса, кг
Модель	B1	B2	B1+B2	D	D1	D2	Масса, кг	цена, руб
CV 45-1-1	561	293	854	-	197	165	86	122 847
CV 45-1	561	315	876	-	260	165	86	131 089
CV 45-2-2	641	430	1071	300	260	208	102	Цена по запросу
CV 45-2	641	430	1071	300	330	208	102	165 312
CV 45-3-2	826	490	1316	350	330	255	175	254 779
CV 45-3	826	490	1316	350	330	255	175	254 779
CV 45-4-2	906	490	1396	350	330	255	187	302 192
CV 45-4	906	490	1396	350	330	255	187	Цена по запросу
CV 45-5-2	986	550	1536	350	330	255	208	337 999
CV 45-5	986	550	1536	350	330	255	208	338 364
CV 45-6-2	1066	590	1656	350	360	285	251	Цена по запросу
CV 45-6	1066	590	1656	350	360	285	251	415 394
CV 45-7-2	1146	660	1806	400	420	310	315	507 323
CV 45-7	1146	660	1806	400	420	310	315	507 688
CV 45-8-2	1226	660	1886	400	420	310	319	523 625
CV 45-8	1226	660	1886	400	420	310	319	523 625
CV 45-9-2	1306	660	1966	400	420	310	323	Цена по запросу
CV 45-9	1306	660	1966	400	420	310	323	560 607
CV 45-10-2	1386	660	2046	400	420	310	347	571 460
CV 45-10	1386	660	2046	400	420	310	347	571 460
CV 45-11-2	1466	700	2166	450	470	345	413	773 707
CV 45-11	1466	700	2166	450	470	345	413	773 707
CV 45-12-2	1546	700	2246	450	470	345	417	784 902
CV 45-12	1546	700	2246	450	470	345	417	784 902
CV 45-13-2	1626	700	2326	450	470	345	421	796 108
