Насос CV 20-1
|
Цена: от 62 814 руб.
В наличии
Насосы серии CV предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
|
Описание
Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Область применения:
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:
- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
Перекачивание:
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение
Характеристики
|
Мощность, кВт
|
1,1
|
|
Напряжение, В
|
380
|
|
Число фаз питания электродвигателя
|
3 фазы
|
|
Номинальный ток, А
|
2,5
|
|
Максимальный напор, м
|
14
|
|
Расход, м3/ч
|
20
|
|
Материал корпуса
|
Чугун ASTM 25B
|
|
Материал рабочего колеса
|
Нержавеющая сталь AISI 304
|
|
Стандарт подключения
|
Фланец DN 50
|
|
Патрубок на стороне всасывания
|
DN 50
|
|
Патрубок на напорной стороне
|
DN 50
|
|
Монтажная длина, мм
|
300
|
|
Масса, кг
|
45
|
|
Максимальное рабочее давление, бар
|
16
|
|
Температура перекачиваемой жидкости, °С
|
-20...+120
|
|
Максимальная температура окружающей среды, °С
|
+40
|
|
Область применения
|
Водоснабжение/повышение давления
|
|
|
Конструкция и материалы:
|
№
|
Описание детали
|
Материал
|
EN/DIN
|
AISI/ASTM
|
|
1
|
Электродвигатель
|
|
|
|
|
2
|
Муфта вала
|
|
|
|
|
3
|
Головная часть насоса
|
Чугун
|
EN-JL 1030
|
ASTM 25B
|
|
4
|
Торцевое уплотнение вала
|
|
|
|
|
5
|
Вал
|
Нержавеющая сталь
|
1.4507
|
AISI 420
|
|
6
|
Напорный канал
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
7
|
Рабочее колесо
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
8
|
Блок рабочих колес
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
9
|
Всасывающий канал
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
10
|
Основание
|
Чугун
|
EN-JL 1030
|
ASTM 25B
|
|
11
|
Щелевое уплотнение
|
PTFE
|
|
|
|
12
|
Цилиндрический кожух
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
13
|
Уплотнение кожуха
|
EPDM/FKM
|
|
|
Габаритный чертеж

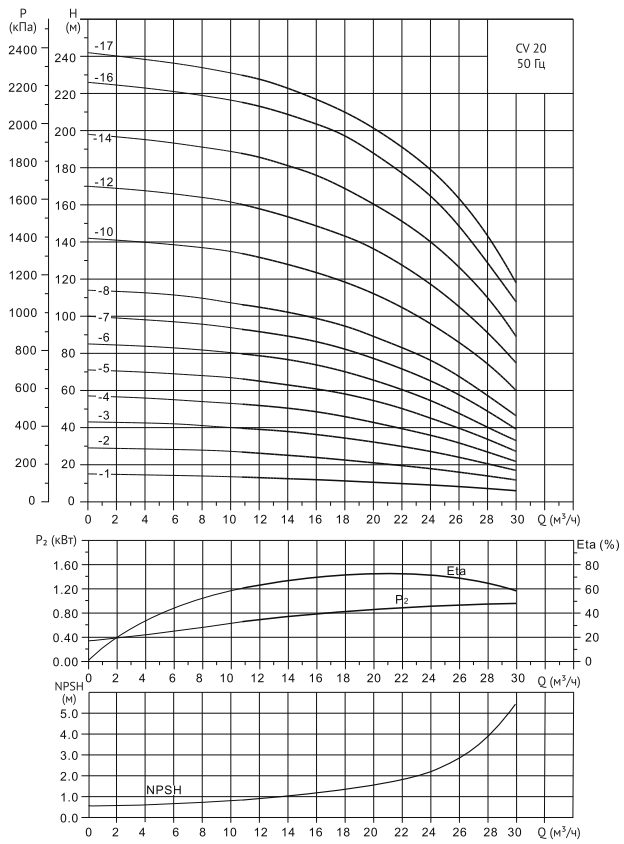

Диаграмма характеристик
Таблица характеристик
|
Модель
|
Мощность
P₂ (кВт)
|
Q (м³/ч)
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
24
|
26
|
28
|
|
CV 20-1
|
1,1
|
H (м)
|
14
|
13,5
|
13
|
12,5
|
12
|
11,5
|
10,5
|
9
|
8
|
7
|
|
CV 20-2
|
2,2
|
28
|
27
|
26
|
25
|
24
|
22,5
|
21
|
18
|
16
|
14
|
|
CV 20-3
|
4,0
|
41
|
40
|
39
|
38
|
36
|
34
|
32
|
27
|
24
|
21
|
|
CV 20-4
|
5,5
|
54
|
53
|
52
|
51
|
50
|
46
|
43
|
36
|
32
|
27
|
|
CV 20-5
|
5,5
|
68
|
67
|
65
|
63
|
61
|
58
|
55
|
45
|
40
|
33
|
|
CV 20-6
|
7,5
|
82
|
80
|
78
|
77
|
73
|
70
|
66
|
55
|
48
|
40
|
|
CV 20-7
|
7,5
|
96
|
94
|
92
|
89
|
86
|
82
|
77
|
65
|
58
|
47
|
|
CV 20-8
|
11
|
110
|
107
|
104
|
102
|
99
|
95
|
89
|
76
|
67
|
56
|
|
CV 20-10
|
11
|
137
|
135
|
132
|
127
|
124
|
118
|
112
|
98
|
86
|
73
|
|
CV 20-12
|
15
|
164
|
162
|
158
|
154
|
149
|
142
|
136
|
118
|
106
|
90
|
|
CV 20-14
|
15
|
191
|
189
|
186
|
181
|
176
|
169
|
161
|
140
|
126
|
110
|
|
CV 20-16
|
18,5
|
219
|
217
|
214
|
208
|
203
|
198
|
186
|
164
|
147
|
129
|
|
CV 20-17
|
18,5
|
234
|
231
|
228
|
223
|
217
|
210
|
202
|
178
|
162
|
142
|
Размеры и масса
|
Модель
|
Размер, мм
|
Масса, кг
|
|
B1
|
B2
|
B1+B2
|
D
|
D1
|
D2
|
цена, руб
|
|
CV 20-1
|
353
|
241
|
594
|
-
|
154
|
111
|
45
|
62 814
|
|
CV 20-2
|
406
|
275/293
|
681/699
|
-
|
177
|
116
|
50
|
Цена по запросу
|
|
CV 20-3
|
471
|
305
|
776
|
300
|
197
|
148
|
60
|
Цена по запросу
|
|
CV 20-4
|
537
|
305
|
842
|
300
|
197
|
148
|
85
|
128 068
|
|
CV 20-5
|
582
|
390
|
972
|
300
|
275
|
210
|
88
|
Цена по запросу
|
|
CV 20-6
|
627
|
390
|
1017
|
300
|
275
|
210
|
92
|
Цена по запросу
|
|
CV 20-7
|
672
|
390
|
1062
|
300
|
275
|
210
|
95
|
147 015
|
|
CV 20-8
|
737
|
505
|
1242
|
350
|
330
|
255
|
135
|
213 591
|
|
CV 20-10
|
827
|
505
|
1332
|
350
|
330
|
255
|
141
|
215 837
|
|
CV 20-12
|
917
|
505
|
1422
|
350
|
330
|
255
|
148
|
244 679
|
|
CV 20-14
|
1007
|
505
|
1512
|
350
|
330
|
255
|
153
|
252 476
|
|
CV 20-16
|
1097
|
560
|
1657
|
350
|
330
|
255
|
173
|
305 783
|
|
CV 20-17
|
1142
|
560
|
1702
|
350
|
330
|
255
|
176
|
308 131
|
Для заказа консольного насоса CV 20-1 звоните по телефону: 8-922-509-61-39 (Фаннур) или присылайте заявку на почту promavt18@inbox.ru. Доставка по РФ.
|
|
