Насос CV 2-2

Цена: от 41 405 руб.
В наличии

Насосы серии CV предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.

Описание

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Область применения:

Водоснабжение

Фильтрация и перекачивание воды для станций водоснабжения
Распределение воды из гидроузла
Повышение давления в магистральных трубопроводах
Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
Повышение давления в промышленных установках

Промышленность

Повышение давления:

в системах водоснабжения для технологических целей
в моечных установках и системах очистки
на автомойках
в системах пожаротушения

Перекачивание жидкости:

в системах охлаждения и кондиционирования воздуха
в системах питания котлов и удаления конденсата
в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
в рыбоводстве

Перекачивание:

растворов масел и спиртов
гликолей и охлаждающих жидкостей

Водоочистка плавательных бассейнов

Ирригация

Гидромелиорация полей (орошение)
Дождевальные установки
Капельное орошение

Характеристики

Серия	CV
Модель	CV 2

Мощность, кВт	0,37
Напряжение, В	380
Число фаз питания электродвигателя	3 фазы
Номинальный ток, А	1
Максимальный напор, м	18
Расход, м3/ч	2
Материал корпуса	Чугун ASTM 25B
Материал рабочего колеса	Нержавеющая сталь AISI 304
Стандарт подключения	Фланец DIN
Патрубок на стороне всасывания	DN 32
Патрубок на напорной стороне	DN 32
Монтажная длина, мм	250
Масса, кг	22
Максимальное рабочее давление, бар	25
Температура перекачиваемой жидкости, °С	-20...+120
Максимальная температура окружающей среды, °С	+40
Область применения	Водоснабжение/повышение давления

Конструкция и материалы:

№	Описание детали	Материал	EN/DIN	AISI/ASTM
1	Электродвигатель
2	Муфта вала
3	Головная часть насоса	Чугун	EN-JL 1030	ASTM 25B
4	Торцевое уплотнение вала
5	Вал	Нержавеющая сталь	1.4507	AISI 420
6	Напорный канал	Нержавеющая сталь	1.4301	AISI 304
7	Рабочее колесо	Нержавеющая сталь	1.4301	AISI 304
8	Блок рабочих колес	Нержавеющая сталь	1.4301	AISI 304
9	Всасывающий канал	Нержавеющая сталь	1.4301	AISI 304
10	Основание	Чугун	EN-JL 1030	ASTM 25B
11	Щелевое уплотнение	PTFE
12	Цилиндрический кожух	Нержавеющая сталь	1.4301	AISI 304
13	Уплотнение кожуха	EPDM/FKM

Габаритный чертеж

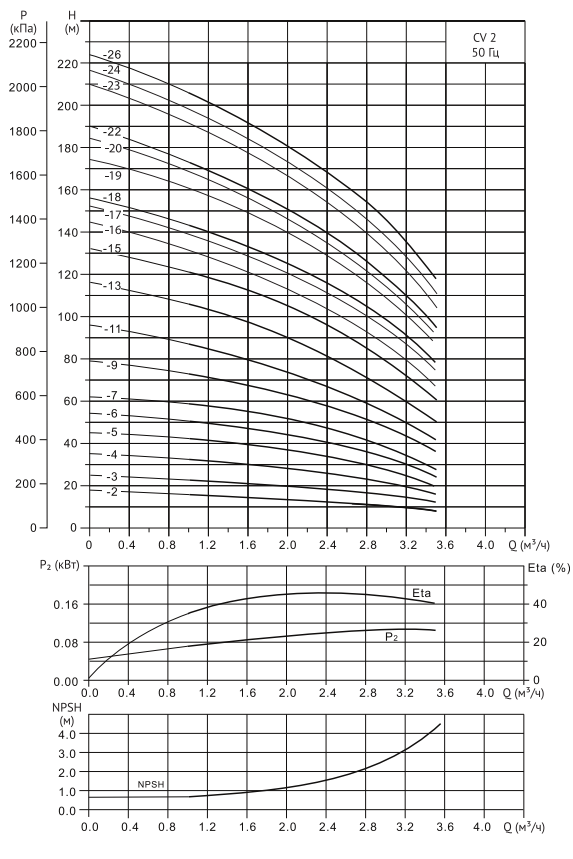

Диаграмма характеристик

Таблица характеристик

Модель	Мощность P₂ (кВт)	Q (м³/ч)	1,0	1,2	1,6	2,0	2,4	2,8	3,2	3,5
CV 2-2	0,37	H (м)	16	15,5	14,5	14	12,5	11	9,5	8
CV 2-3	0,37		23	22,5	21	20	18,5	16	14	12
CV 2-4	0,55		32	31	30	28	26	23	20	16
CV 2-5	0,55		42,5	42	40	37	34,5	30	25	20
CV 2-6	0,75		51	50	47	44	41	36	30	24
CV 2-7	0,75		59	57	55	52	47	41	35	28
CV 2-9	1,1		72	71	67	63	58	51	44	36
CV 2-11	1,1		87	85	80	74	67	59	50	42
CV 2-13	1,5		106	104	99	90	81	71	60	51
CV 2-15	1,5		121	119	112	105	96	85	72	61
CV 2-16	2,2		136	134	129	121	110	99	86	75
CV 2-17	2,2		141	139	132	124	115	103	90	78
CV 2-18	2,2		143	139	133	125	116	105	91	78
CV 2-19	2,2		162	160	154	144	131	116	107	96
CV 2-20	2,2		172	169	162	152	138	122	109	94
CV 2-22	2,2		173	169	162	152	140	126	110	95
CV 2-23	3,0		197	195	187	175	159	141	130	116
CV 2-24	3,0		206	200	190	178	166	147	130	115
CV 2-26	3,0		206	201	191	180	170	155	133	118

Размеры и масса

Модель	Размер, мм					Масса, кг
Модель	B1	B2	B1+B2	D1	D2	Масса, кг	цена, руб
CV 2-2	262	205	467	133	102	22	41 405
CV 2-3	280	205	485	133	102	22	44 130
CV 2-4	298	205	503	133	102	25	47 185
CV 2-5	316	205	521	133	102	25	48 530
CV 2-6	334	205	539	133	102	27	51 255
CV 2-7	352	205	557	133	102	27	52 646
CV 2-9	394	241	635	154	111	29	60 409
CV 2-11	430	241	671	154	111	29	63 156
CV 2-13	466	241/293	707/759	154	111	32	69 244
CV 2-15	502	241/293	743/795	154	111	32	71 627
CV 2-16	520	241	762	154	111	32	Цена по запросу
CV 2-17	538	275	813	177	116	38	Цена по запросу
CV 2-18	558	275/293	833/851	177	116	38	83 494
CV 2-19	574	293	867	177	116	38	Цена по запросу
CV 2-20	592	293	885	177	116	40	Цена по запросу
CV 2-22	630	275/293	905/923	177	116	43	90 300
CV 2-23	646	293	939	177	116	43	Цена по запросу
CV 2-24	664	293	957	177	116	48	Цена по запросу
CV 2-26	702	293	995	177	116	48	102 498
