Насос CV 15-1
|
Цена: от 62 814 руб.
В наличии
Насосы серии CV предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
|
Описание
Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Область применения:
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:
- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
Перекачивание:
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение
Характеристики
|
Мощность, кВт
|
1.1
|
|
Напряжение, В
|
380
|
|
Число фаз питания электродвигателя
|
3 фазы
|
|
Номинальный ток, А
|
2,5
|
|
Максимальный напор, м
|
18
|
|
Расход, м3/ч
|
15
|
|
Материал корпуса
|
Чугун ASTM 25B
|
|
Материал рабочего колеса
|
Нержавеющая сталь AISI 304
|
|
Стандарт подключения
|
Фланец DIN
|
|
Патрубок на стороне всасывания
|
DN 50
|
|
Патрубок на напорной стороне
|
DN 50
|
|
Монтажная длина, мм
|
300
|
|
Масса, кг
|
45
|
|
Максимальное рабочее давление, бар
|
16
|
|
Температура перекачиваемой жидкости, °С
|
-20...+120
|
|
Максимальная температура окружающей среды, °С
|
+40
|
|
Область применения
|
Водоснабжение/повышение давления
|
Конструкция и материалы:
|
№
|
Описание детали
|
Материал
|
EN/DIN
|
AISI/ASTM
|
|
1
|
Электродвигатель
|
|
|
|
|
2
|
Муфта вала
|
|
|
|
|
3
|
Головная часть насоса
|
Чугун
|
EN-JL 1030
|
ASTM 25B
|
|
4
|
Торцевое уплотнение вала
|
|
|
|
|
5
|
Вал
|
Нержавеющая сталь
|
1.4507
|
AISI 420
|
|
6
|
Напорный канал
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
7
|
Рабочее колесо
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
8
|
Блок рабочих колес
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
9
|
Всасывающий канал
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
10
|
Основание
|
Чугун
|
EN-JL 1030
|
ASTM 25B
|
|
11
|
Щелевое уплотнение
|
PTFE
|
|
|
|
12
|
Цилиндрический кожух
|
Нержавеющая сталь
|
1.4301
|
AISI 304
|
|
13
|
Уплотнение кожуха
|
EPDM/FKM
|
|
|
Габаритный чертеж

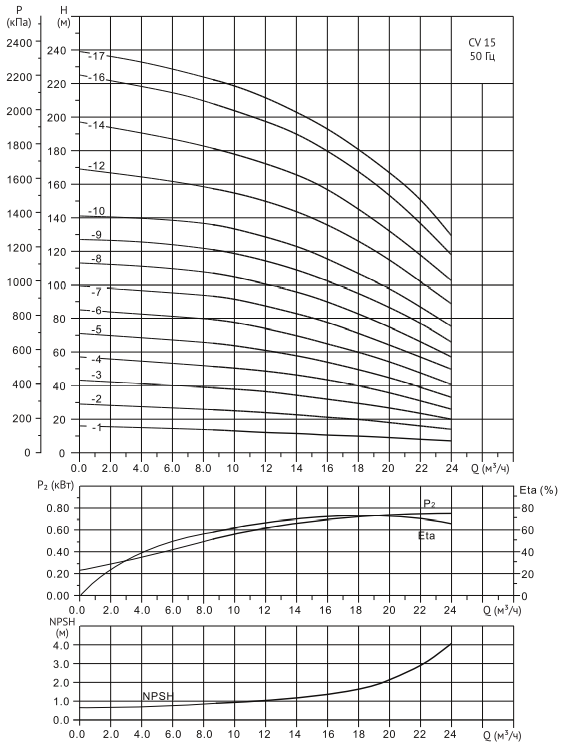

Диаграмма характеристик
Таблица характеристик
|
Модель
|
Мощность
P₂ (кВт)
|
Q (м³/ч)
|
8,0
|
10
|
12
|
14
|
15
|
16
|
18
|
20
|
22
|
24
|
|
CV 15-1
|
1,1
|
H (м)
|
14
|
13
|
12
|
11,5
|
11
|
10,5
|
10
|
9
|
8
|
7
|
|
CV 15-2
|
2,2
|
26
|
25
|
24
|
23
|
22
|
21
|
20
|
18
|
16
|
14
|
|
CV 15-3
|
3,0
|
39
|
38
|
37
|
34
|
33
|
31
|
29
|
27
|
24
|
20
|
|
CV 15-4
|
4,0
|
52
|
50
|
48
|
46
|
44
|
43
|
40
|
36
|
31
|
26
|
|
CV 15-5
|
4,0
|
66
|
64
|
61
|
58
|
56
|
54
|
50
|
45
|
39
|
33
|
|
CV 15-6
|
5,5
|
80
|
78
|
75
|
70
|
67
|
65
|
60
|
54
|
47
|
41
|
|
CV 15-7
|
5,5
|
94
|
92
|
88
|
83
|
80
|
78
|
71
|
64
|
56
|
50
|
|
CV 15-8
|
7,5
|
108
|
105
|
101
|
96
|
93
|
90
|
83
|
75
|
66
|
57
|
|
CV 15-9
|
7,5
|
122
|
119
|
115
|
109
|
106
|
103
|
95
|
87
|
77
|
66
|
|
CV 15-10
|
11
|
136
|
133
|
128
|
123
|
120
|
116
|
107
|
98
|
86
|
76
|
|
CV 15-12
|
11
|
158
|
155
|
150
|
144
|
140
|
135
|
126
|
116
|
102
|
89
|
|
CV 15-14
|
11
|
183
|
178
|
172
|
165
|
162
|
156
|
145
|
133
|
118
|
103
|
|
CV 15-16
|
15
|
210
|
204
|
197
|
190
|
185
|
179
|
168
|
153
|
137
|
118
|
|
CV 15-17
|
15
|
224
|
218
|
212
|
203
|
198
|
193
|
181
|
166
|
151
|
129
|
Размеры и масса
|
Модель
|
Размер, мм
|
Масса, кг
|
|
B1
|
B2
|
B1+B2
|
D
|
D1
|
D2
|
цена, руб
|
|
CV 15-1
|
353
|
241
|
594
|
-
|
154
|
111
|
45
|
62 814
|
|
CV 15-2
|
406
|
275/293
|
681/699
|
-
|
177
|
116
|
50
|
Цена по запросу
|
|
CV 15-3
|
451
|
293
|
744
|
-
|
177
|
116
|
55
|
97 151
|
|
CV 15-4
|
516
|
305
|
821
|
-
|
197
|
148
|
60
|
104 025
|
|
CV 15-5
|
561
|
305
|
866
|
-
|
197
|
148
|
63
|
127 715
|
|
CV 15-6
|
627
|
390
|
1017
|
300
|
275
|
210
|
93
|
Цена по запросу
|
|
CV 15-7
|
672
|
390
|
1062
|
300
|
275
|
210
|
97
|
Цена по запросу
|
|
CV 15-8
|
717
|
390
|
1107
|
300
|
275
|
210
|
100
|
148 725
|
|
CV 15-9
|
762
|
390
|
1152
|
300
|
275
|
210
|
102
|
Цена по запросу
|
|
CV 15-10
|
827
|
505
|
1332
|
350
|
330
|
255
|
145
|
215 837
|
|
CV 15-12
|
917
|
505
|
1422
|
350
|
330
|
255
|
150
|
226 359
|
|
CV 15-14
|
1007
|
505
|
1512
|
350
|
330
|
255
|
152
|
234 168
|
|
CV 15-16
|
1097
|
505
|
1602
|
350
|
330
|
255
|
153
|
260 297
|
|
CV 15-17
|
1142
|
505
|
1647
|
350
|
330
|
255
|
165
|
264 036
|
Для заказа консольного насоса CV 15-1 звоните по телефону: 8-922-509-61-39 (Фаннур) или присылайте заявку на почту promavt18@inbox.ru. Доставка по РФ.
|
|
