Насос CUC 4-20
|
Цена: от 24 020 руб.
В наличии
Насосы серии CUC являются нормальновсасывающими многоступенчатыми центробежными насосами, с осевым всасывающим и радиальным напорным патрубками..
|
Описание
Насосы серии CUC являются нормальновсасывающими многоступенчатыми центробежными насосами, с осевым всасывающим и радиальным напорным патрубками.
Насосы CUC состоят из двух основных частей: электродвигатель и насосный агрегат. Промежуточные камеры соединены между собой, а также с основанием и головной частью насоса при помощи стяжных болтов.
Насосы серий CUC оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
- перекачивание воды в системах водоснабжения;
- повышение давления в высотных зданиях, промышленных установках;
- перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
- перекачивание производственных технологических жидкостей;
- перекачивание жидкости в системах отопления, кондиционирования, вентиляции.
Насосы серий CUC применяются для циркуляции/перекачивания жидкости и повышения давления холодных или горячих жидкостей без твердых длинноволокнистых включений.
Условия эксплуатации
- температура рабочей жидкости: -20...+120°С;
- максимальная температура окружающей среды: +50°С;
- максимальное рабочее давление: 10 бар;
- степень защиты: IP55.
Перекачиваемые жидкости
Насосы серии CUC предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материал насоса. Насосы не предназначены для перекачивания воспламеняющихся или токсичных жидкостей.
Характеристики
|
Мощность, кВт
|
0,55
|
|
Напряжение, В
|
220
|
|
Число фаз питания электродвигателя
|
1 фаза
|
|
Номинальный ток, А
|
3,8
|
|
Максимальный напор, м
|
18
|
|
Расход, м3/ч
|
4
|
|
Материал корпуса
|
Нержавеющая сталь AISI 304
|
|
Материал рабочего колеса
|
Нержавеющая сталь AISI 304
|
|
Стандарт подключения
|
G
|
|
Патрубок на стороне всасывания
|
1 1/4"
|
|
Патрубок на напорной стороне
|
1"
|
|
Масса, кг
|
9
|
|
Максимальное рабочее давление, бар
|
10
|
|
Температура перекачиваемой жидкости, °С
|
-20...+120
|
|
Максимальная температура окружающей среды, °С
|
+50
|
|
Область применения
|
Водоснабжение/повышение давления
|
|
|
Конструкция:
|
№
|
Деталь
|
Материал
|
|
1
|
Напорный патрубок
|
Нержавеющая сталь AISI 304/ AISI 316
|
|
2
|
Стяжные болты
|
Нержавеющая сталь AISI 304/ AISI 316
|
|
3
|
Пакет ступеней
|
Нержавеющая сталь AISI 304/ AISI 316
|
|
4
|
Рабочее колесо
|
Нержавеющая сталь AISI 304/ AISI 316
|
|
5
|
Вал
|
Нержавеющая сталь AISI 304L/ AISI 316
|
|
6
|
Напорный диффузор
|
Нержавеющая сталь AISI 304/ AISI 316
|
|
7
|
Напорный патрубок
|
Нержавеющая сталь AISI 304/ AISI 316
|
|
8
|
Торцевое уплотнение
|
|
|
9
|
Крышка рабочей камеры
|
Нержавеющая сталь AISI 304/ AISI 316
|
|
10
|
Уплотнительное кольцо
|
NBR
|
|
11
|
Электродвигатель
|
|
|
12
|
Плита-основание
|
Сталь A3
|
|

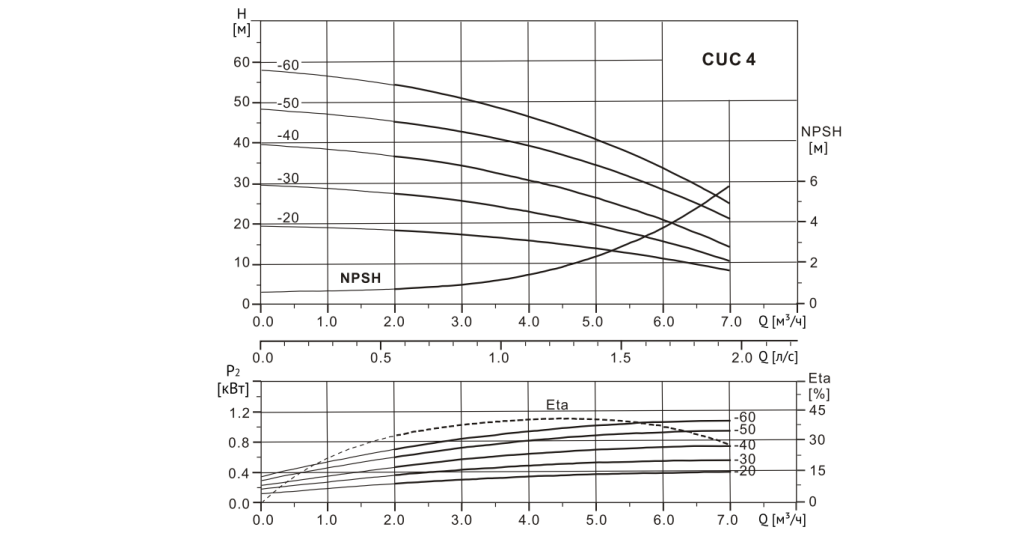

Диаграмма характеристик
Таблица характеристик
|
Модель
|
Мощность Р2,
кВт
|
Q,
м3/ч
|
2,0
|
3,0
|
4,0
|
5,0
|
6,0
|
7,0
|
|
CUC 4-20
|
0,55
|
Н, м
|
18
|
16
|
15
|
13
|
10
|
7
|
|
CUC 4-30
|
0,75
|
27
|
25
|
22
|
19
|
15
|
10
|
|
CUC 4-40
|
0,75
|
36
|
33
|
30
|
26
|
20
|
13
|
|
CUC 4-50
|
1,0
|
44
|
41
|
38
|
32
|
26
|
20
|
|
CUC 4-60
|
1,1
|
53
|
50
|
45
|
40
|
33
|
24
|
Габаритный чертеж
Размеры и масса
|
Модель
|
Размеры, мм
|
Масса, кг
|
|
1-фазн.
|
3-фазн.
|
|
L1
|
L2
|
L3
|
H
|
L1
|
L2
|
L3
|
H
|
цена, руб
|
|
CUC 4-20T
|
342
|
103
|
92
|
189
|
342
|
103
|
92
|
192
|
9
|
22 276
|
|
CUC 4-30T
|
360
|
121
|
110
|
189
|
360
|
121
|
110
|
192
|
10
|
24 248
|
|
CUC 4-40T
|
378
|
139
|
128
|
189
|
378
|
139
|
128
|
192
|
11
|
29 401
|
|
CUC 4-50T
|
396
|
157
|
146
|
215
|
396
|
157
|
146
|
192
|
12
|
34 611
|
|
CUC 4-60T
|
414
|
175
|
164
|
215
|
414
|
175
|
164
|
192
|
13
|
37 860
|
Для заказа консольного насоса CUC 4-20 звоните по телефону: 8-922-509-61-39 (Фаннур) или присылайте заявку на почту promavt18@inbox.ru. Доставка по РФ.
|
|
