Насос CUC 16-10
|
Цена: от 37 142 руб.
В наличии
Насосы серии CUC являются нормальновсасывающими многоступенчатыми центробежными насосами, с осевым всасывающим и радиальным напорным патрубками..
|
Описание
Насосы серии CUC являются нормальновсасывающими многоступенчатыми центробежными насосами, с осевым всасывающим и радиальным напорным патрубками.
Насосы CUC состоят из двух основных частей: электродвигатель и насосный агрегат. Промежуточные камеры соединены между собой, а также с основанием и головной частью насоса при помощи стяжных болтов.
Насосы серий CUC оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
- перекачивание воды в системах водоснабжения;
- повышение давления в высотных зданиях, промышленных установках;
- перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
- перекачивание производственных технологических жидкостей;
- перекачивание жидкости в системах отопления, кондиционирования, вентиляции.
Насосы серий CUC применяются для циркуляции/перекачивания жидкости и повышения давления холодных или горячих жидкостей без твердых длинноволокнистых включений.
Условия эксплуатации
- температура рабочей жидкости: -20...+120°С;
- максимальная температура окружающей среды: +50°С;
- максимальное рабочее давление: 10 бар;
- степень защиты: IP55.
Перекачиваемые жидкости
Насосы серии CUC предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материал насоса. Насосы не предназначены для перекачивания воспламеняющихся или токсичных жидкостей.
Характеристики
|
Мощность, кВт
|
1
|
|
Напряжение, В
|
220
|
|
Число фаз питания электродвигателя
|
1 фаза
|
|
Номинальный ток, А
|
6,2
|
|
Максимальный напор, м
|
12
|
|
Расход, м3/ч
|
16
|
|
Материал корпуса
|
Нержавеющая сталь AISI 304
|
|
Материал рабочего колеса
|
Нержавеющая сталь AISI 304
|
|
Стандарт подключения
|
G
|
|
Патрубок на стороне всасывания
|
2"
|
|
Патрубок на напорной стороне
|
2"
|
|
Масса, кг
|
13
|
|
Максимальное рабочее давление, бар
|
10
|
|
Температура перекачиваемой жидкости, °С
|
-20...+120
|
|
Максимальная температура окружающей среды, °С
|
+ 50
|
|
Область применения
|
Водоснабжение/повышение давления
|
Конструкция:
|
№
|
Деталь
|
Материал
|
|
1
|
Напорный патрубок
|
Нержавеющая сталь AISI 304/ AISI 316
|
|
2
|
Стяжные болты
|
Нержавеющая сталь AISI 304/ AISI 316
|
|
3
|
Пакет ступеней
|
Нержавеющая сталь AISI 304/ AISI 316
|
|
4
|
Рабочее колесо
|
Нержавеющая сталь AISI 304/ AISI 316
|
|
5
|
Вал
|
Нержавеющая сталь AISI 304L/ AISI 316
|
|
6
|
Напорный диффузор
|
Нержавеющая сталь AISI 304/ AISI 316
|
|
7
|
Напорный патрубок
|
Нержавеющая сталь AISI 304/ AISI 316
|
|
8
|
Торцевое уплотнение
|
|
|
9
|
Крышка рабочей камеры
|
Нержавеющая сталь AISI 304/ AISI 316
|
|
10
|
Уплотнительное кольцо
|
NBR
|
|
11
|
Электродвигатель
|
|
|
12
|
Плита-основание
|
Сталь A3
|
|

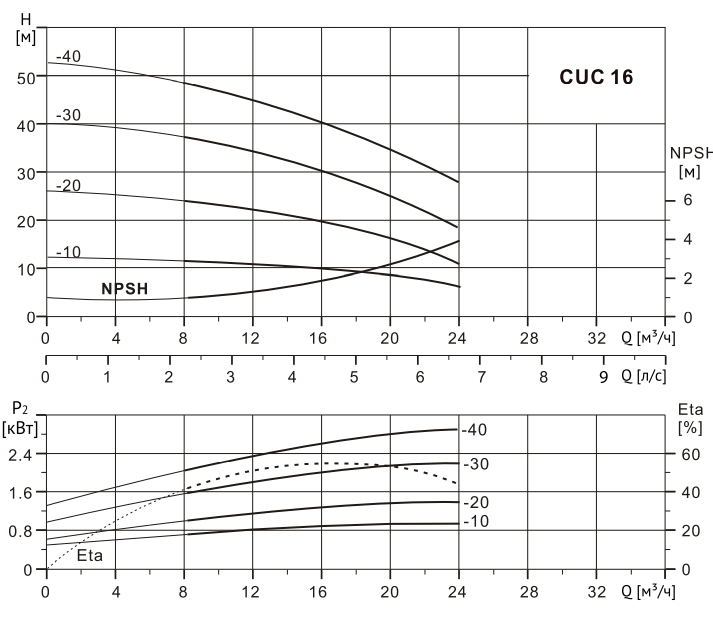

Диаграмма характеристик
Таблица характеристик
|
Модель
|
Мощность Р2,
кВт
|
Q,
м3/ч
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
22
|
24
|
|
CUC 16-10
|
1,0
|
Н, м
|
12
|
11,5
|
11
|
10,5
|
10
|
9
|
8
|
7
|
6
|
|
CUC 16-20
|
1,5
|
24
|
23
|
22
|
21
|
20
|
19
|
16
|
14
|
12
|
|
CUC 16-30
|
2,2
|
38
|
36
|
34
|
33
|
30
|
28
|
26
|
23
|
20
|
|
CUC 16-40
|
3,0
|
50
|
48
|
46
|
44
|
40
|
38
|
36
|
32
|
28
|
Габаритный чертеж
Размеры и масса
|
Модель
|
Размеры, мм
|
Масса, кг
|
|
1-фазн.
|
3-фазн.
|
|
L1
|
L2
|
L3
|
H
|
В
|
L1
|
L2
|
L3
|
H
|
В
|
цена, руб
|
|
CUC 16-10T
|
354
|
158
|
90
|
227
|
163
|
354
|
158
|
90
|
220
|
163
|
13
|
36 401
|
|
CUC 16-20T
|
431
|
204
|
136
|
235
|
163
|
431
|
204
|
136
|
225
|
163
|
19
|
53 341
|
|
CUC 16-30T
|
518
|
249
|
181
|
262
|
168
|
518
|
249
|
181
|
230
|
168
|
26
|
63 042
|
|
CUC 16-40T
|
-
|
-
|
-
|
-
|
-
|
563
|
294
|
226
|
230
|
168
|
29
|
76 893
|
Для заказа консольного насоса CUC 16-10 звоните по телефону: 8-922-509-61-39 (Фаннур) или присылайте заявку на почту promavt18@inbox.ru. Доставка по РФ.
|
|
