Насос CMI 12-10B
|
Цена: от 39 285 руб.
В наличии
Насосы серии CMI являются нормальновсасывающими многоступенчатыми центробежными насосами, с осевым всасывающим и радиальным напорным патрубками..
|
Описание
CMI – серия горизонтальных многоступенчатых насосов с гидравлической частью из нержавеющий стали.
Насосы CMI предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Присоединение насоса к трубопроводам резьбовое.
Области применения
- перекачивание воды в системах водоснабжения;
- – перекачивание воды в системах водоснабжения;
– повышение давления в высотных зданиях, промышленных установках;
– перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
– перекачивание производственных технологических жидкостей;
– перекачивание жидкости в системах отопления, кондиционирования, вентиляции;
– системы пожаротушения.
Условия эксплуатации
- Насос не предназначен для установки в условиях воздействия агрессивных и взрывоопасных сред. Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от 0 до +50 °С.
Если температура окружающей среды превышает рекомендованную максимальную температуру, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случаях необходимо использовать электродвигатель большей мощности.
Температура перекачиваемой жидкости должна находится в диапазоне от -20 до +120 °С. Максимальное рабочее давление составляет 10 бар
Особенности конструкции
все компоненты гидравлической части выполнены из нержавеющей стали
– многоступенчатые камеры с рабочими колеса находятся в едином корпусе
– рабочие колеса смонтированы на единый вал с электродвигателем
– компактные габаритные размеры

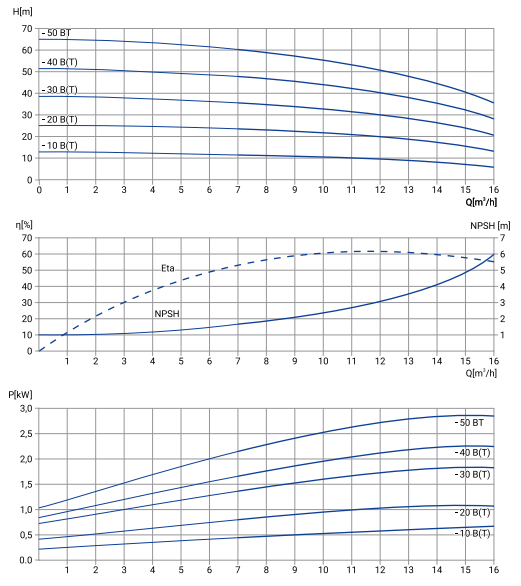

Характеристики
|
Мощность, кВт
|
0.75
|
|
Напряжение, В
|
220
|
|
Номинальный ток, А
|
5.2
|
|
Максимальный напор, м
|
13
|
|
Расход, м3/ч
|
12
|
|
Материал корпуса
|
Нержавеющая сталь AISI304
|
|
Материал рабочего колеса
|
Нержавеющая сталь AISI 304
|
|
Стандарт подключения
|
Резьба G
|
|
Патрубок на стороне всасывания
|
1 1/2"
|
|
Патрубок на напорной стороне
|
1 1/2"
|
|
Масса, кг
|
11
|
|
Максимальное рабочее давление, бар
|
10
|
|
Температура перекачиваемой жидкости, °С
|
-20…+120
|
|
Максимальная температура окружающей среды, °С
|
50
|
Конструкция:
|
№
|
Наименование
|
№
|
Наименование
|
|
1
|
Транспортировочная заглушка
|
12
|
Рабочее колесо
|
|
2
|
Заглушка
|
13
|
Промежуточная рабочая камера
|
|
3
|
Уплотнительное кольцо
|
14
|
Длинная втулка
|
|
4
|
Стяжной болт
|
15
|
Диффузор
|
|
5
|
Передняя крышка насоса
|
16
|
Короткая втулка
|
|
6
|
Корпус насоса
|
17
|
Шайба
|
|
7
|
Уплотнительное кольцо
|
18
|
Торцевое уплотнение
|
|
8
|
Гайка
|
19
|
Уплотнительное кольцо
|
|
9
|
Гравёр
|
20
|
Клеммная коробка
|
|
10
|
Гайка прижимная
|
21
|
Электродвигаель
|
|
11
|
Первая рабочая камера
|
|
|
ЭЛЕКТРОДВИГАТЕЛЬ
Насосы CMI оснащаются электродвигателями закрытого типа с вентиляторным охлаждением. Ча- стота вращения вала составляет 2900 об/мин, мощность - от 0,25 до 4,0 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц. Степень пыле- и влагозащиты: IP55, класс изоляции F.
Класс энергоэффективности 1-фазных двигателей – IE1, 3-фазных – IE2.
|
Модель
|
Артикул
|
Qном, м3/ч
|
Нном, м
|
Р2, кВт
|
Напряжение, В
|
Ток, А
|
Защита по току
|
Масса, кг
|
|
CMI 12-10B-BQCE
|
28019897
|
12
|
10
|
0,75
|
1х220
|
5,2
|
есть
|
11
|
|
CMI 12-10BT-BQCE
|
28019896
|
12
|
10
|
0,75
|
3х380
|
1,8
|
нет
|
11
|
|
CMI 12-20B-BQCE
|
28019895
|
12
|
20
|
1,1
|
1х220
|
7
|
есть
|
12
|
|
CMI 12-20BT-BQCE
|
28019894
|
12
|
20
|
1,1
|
3х380
|
2,6
|
нет
|
12
|
|
CMI 12-30B-BQCE
|
28019893
|
12
|
30
|
1,85
|
1х220
|
13
|
есть
|
22
|
|
CMI 12-30BT-BQCE
|
28019892
|
12
|
30
|
1,85
|
3х380
|
4,1
|
нет
|
22
|
|
CMI 12-40B-BQCE
|
28019891
|
12
|
40
|
2,2
|
1х220
|
14
|
есть
|
23
|
|
CMI 12-40BT-BQCE
|
28019890
|
12
|
40
|
2,2
|
3х380
|
4,9
|
нет
|
23
|
|
CMI 12-50BT-BQCE
|
28019889
|
12
|
50
|
3
|
3х380
|
6,3
|
нет
|
26
|
Габаритный чертеж
Размеры и масса
Модель
|
Размеры, мм
|
|
L1
|
L2
|
L3
|
L4
|
H
|
B1
|
B2
|
цена, руб
|
|
CMI 12-10B-BQCE
|
377
|
185
|
96
|
100
|
206
|
158
|
125
|
39 285
|
|
CMI 12-10BT-BQCE
|
377
|
185
|
96
|
100
|
212
|
158
|
125
|
39 718
|
|
CMI 12-20B-BQCE
|
402
|
200
|
96
|
100
|
214
|
158
|
125
|
48 006
|
|
CMI 12-20BT-BQCE
|
402
|
200
|
96
|
100
|
217
|
158
|
125
|
44 928
|
|
CMI 12-30B-BQCE
|
449
|
200
|
140
|
100
|
244
|
199
|
160
|
67 922
|
|
CMI 12-30BT-BQCE
|
402
|
200
|
96
|
100
|
217
|
158
|
125
|
51 460
|
|
CMI 12-40B-BQCE
|
479
|
200
|
140
|
130
|
244
|
199
|
160
|
71 547
|
|
CMI 12-40BT-BQCE
|
438
|
200
|
96
|
130
|
217
|
158
|
125
|
55 245
|
|
CMI 12-50BT-BQCE
|
539
|
290
|
140
|
190
|
212
|
199
|
160
|
74 465
|
Для заказа консольного насоса CMI 12-10B звоните по телефону: 8-922-509-61-39 (Фаннур) или присылайте заявку на почту promavt18@inbox.ru. Доставка по РФ.
|
|
