Насос CMI 1-20
|
Цена: от 26 836 руб.
В наличии
Насосы серии CMI являются нормальновсасывающими многоступенчатыми центробежными насосами, с осевым всасывающим и радиальным напорным патрубками..
|
Описание
CMI – серия горизонтальных многоступенчатых насосов с гидравлической частью из нержавеющий стали.
Насосы CMI предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Присоединение насоса к трубопроводам резьбовое.
Области применения
- перекачивание воды в системах водоснабжения;
- – перекачивание воды в системах водоснабжения;
– повышение давления в высотных зданиях, промышленных установках;
– перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
– перекачивание производственных технологических жидкостей;
– перекачивание жидкости в системах отопления, кондиционирования, вентиляции;
– системы пожаротушения.
Условия эксплуатации
- Насос не предназначен для установки в условиях воздействия агрессивных и взрывоопасных сред. Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от 0 до +50 °С.
Если температура окружающей среды превышает рекомендованную максимальную температуру, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случаях необходимо использовать электродвигатель большей мощности.
Температура перекачиваемой жидкости должна находится в диапазоне от -20 до +120 °С. Максимальное рабочее давление составляет 10 бар
Особенности конструкции
все компоненты гидравлической части выполнены из нержавеющей стали
– многоступенчатые камеры с рабочими колеса находятся в едином корпусе
– рабочие колеса смонтированы на единый вал с электродвигателем
– компактные габаритные размеры
Характеристики
|
Мощность, кВт
|
0.25
|
|
Напряжение, В
|
220
|
|
Номинальный ток, А
|
2
|
|
Максимальный напор, м
|
20
|
|
Расход, м3/ч
|
1
|
|
Материал корпуса
|
Нержавеющая сталь AISI304
|
|
Материал рабочего колеса
|
Нержавеющая сталь AISI 304
|
|
Стандарт подключения
|
Резьба G
|
|
Патрубок на стороне всасывания
|
1"
|
|
Патрубок на напорной стороне
|
1"
|
|
Масса, кг
|
7.6
|
|
Максимальное рабочее давление, бар
|
10
|
|
Температура перекачиваемой жидкости, °С
|
-20…+120
|
|
Максимальная температура окружающей среды, °С
|
50
|
|
|
|
Конструкция:
|
№
|
Наименование
|
№
|
Наименование
|
|
1
|
Транспортировочная заглушка
|
12
|
Рабочее колесо
|
|
2
|
Заглушка
|
13
|
Промежуточная рабочая камера
|
|
3
|
Уплотнительное кольцо
|
14
|
Длинная втулка
|
|
4
|
Стяжной болт
|
15
|
Диффузор
|
|
5
|
Передняя крышка насоса
|
16
|
Короткая втулка
|
|
6
|
Корпус насоса
|
17
|
Шайба
|
|
7
|
Уплотнительное кольцо
|
18
|
Торцевое уплотнение
|
|
8
|
Гайка
|
19
|
Уплотнительное кольцо
|
|
9
|
Гравёр
|
20
|
Клеммная коробка
|
|
10
|
Гайка прижимная
|
21
|
Электродвигаель
|
|
11
|
Первая рабочая камера
|
|
|
ЭЛЕКТРОДВИГАТЕЛЬ
Насосы CMI оснащаются электродвигателями закрытого типа с вентиляторным охлаждением. Ча- стота вращения вала составляет 2900 об/мин, мощность - от 0,25 до 4,0 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц. Степень пыле- и влагозащиты: IP55, класс изоляции F.
Класс энергоэффективности 1-фазных двигателей – IE1, 3-фазных – IE2.
|
Модель
|
Артикул
|
Qном, м3/ч
|
Нном, м
|
Р2, кВт
|
Напряжение, В
|
Ток, А
|
Защита по току
|
Масса, кг
|
|
CMI 1-20-BQCE
|
28019999
|
1
|
18
|
0,25
|
1х220
|
2
|
есть
|
7,6
|
|
CMI 1-20T-BQCE
|
28019998
|
1
|
18
|
0,25
|
3х380
|
0,7
|
нет
|
7,6
|
|
CMI 1-30-BQCE
|
28019997
|
1
|
26
|
0,25
|
1х220
|
2
|
есть
|
8
|
|
CMI 1-30T-BQCE
|
28019996
|
1
|
26
|
0,25
|
3х380
|
0,7
|
нет
|
8
|
|
CMI 1-40-BQCE
|
28019995
|
1
|
33
|
0,37
|
1х220
|
2,4
|
есть
|
8,3
|
|
CMI 1-40T-BQCE
|
28019994
|
1
|
33
|
0,37
|
3х380
|
1
|
нет
|
8,3
|
|
CMI 1-50-BQCE
|
28019993
|
1
|
38
|
0,37
|
1х220
|
2,4
|
есть
|
8,6
|
|
CMI 1-50T-BQCE
|
28019992
|
1
|
38
|
0,37
|
3х380
|
1
|
нет
|
8,6
|
|
CMI 1-60-BQCE
|
28019991
|
1
|
46
|
0,37
|
1х220
|
2,4
|
есть
|
9
|
|
CMI 1-60T-BQCE
|
28019990
|
1
|
46
|
0,37
|
3х380
|
1
|
нет
|
9
|
|
CMI 1-70-BQCE
|
28019989
|
1
|
53
|
0,55
|
1х220
|
3,8
|
есть
|
10
|
|
CMI 1-70T-BQCE
|
28019988
|
1
|
53
|
0,55
|
3х380
|
1,4
|
нет
|
10
|

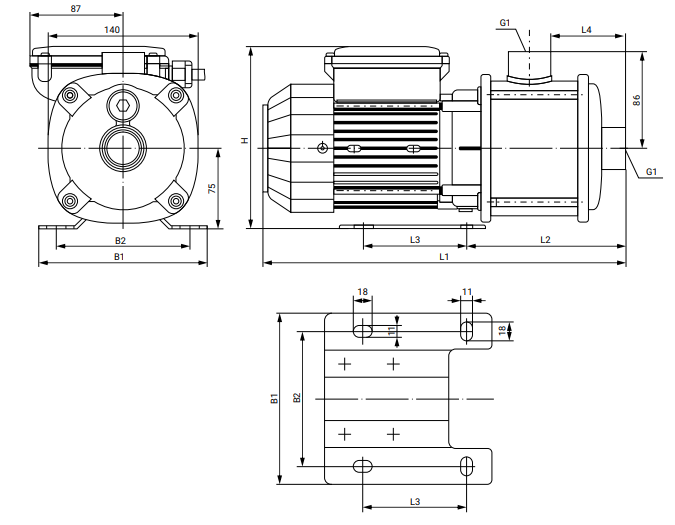

Габаритный чертеж
Размеры и масса
Модель
|
Размеры, мм
|
|
L1
|
L2
|
L3
|
L4
|
H
|
B1
|
B2
|
цена, руб
|
|
CMI 1-20-BQCE
|
318
|
128
|
96
|
68
|
170
|
158
|
125
|
26 836
|
|
CMI 1-20T-BQCE
|
318
|
128
|
96
|
68
|
174
|
158
|
125
|
24 419
|
|
CMI 1-30-BQCE
|
318
|
128
|
96
|
68
|
170
|
158
|
125
|
27 862
|
|
CMI 1-30T-BQCE
|
318
|
128
|
96
|
68
|
174
|
158
|
125
|
25 445
|
|
CMI 1-40-BQCE
|
336
|
146
|
96
|
86
|
170
|
158
|
125
|
29 754
|
|
CMI 1-40T-BQCE
|
336
|
146
|
96
|
86
|
170
|
158
|
125
|
28 398
|
|
CMI 1-50-BQCE
|
354
|
164
|
96
|
104
|
170
|
158
|
125
|
31 521
|
|
CMI 1-50T-BQCE
|
354
|
164
|
96
|
104
|
174
|
158
|
125
|
30 153
|
|
CMI 1-60-BQCE
|
390
|
199
|
96
|
140
|
170
|
158
|
125
|
34 634
|
|
CMI 1-60T-BQCE
|
390
|
199
|
96
|
140
|
174
|
158
|
125
|
32 764
|
|
CMI 1-70-BQCE
|
415
|
199
|
96
|
140
|
180
|
158
|
125
|
38 156
|
|
CMI 1-70T-BQCE
|
415
|
199
|
96
|
140
|
188
|
158
|
125
|
38 361
|
Для заказа консольного насоса CMI 1-20 звоните по телефону: 8-922-509-61-39 (Фаннур) или присылайте заявку на почту promavt18@inbox.ru. Доставка по РФ.
|
|
